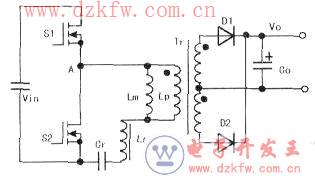

下圖是一種單諧振電容結構的LLC諧振電路。

LLC諧振電路

　　LLC振蕩電路由振蕩電容Cr、原邊Lp、漏磁電感Lr、激磁電感Lm和兩個MOSFET管和副邊兩只半橋整流二極管組成。其中，Cr、Lr和Lm這三個元件因負載變化組成的振蕩網絡有兩個：一個是由Cr與Lr組成的振蕩網絡，此振蕩網絡的振蕩頻率與負載無關；另一個是由Cr與Lm和Lr組成的振蕩網絡，此網絡振蕩頻率與負載的輕重有關，通常負載越重，電路的諧振頻率越高。

　　單諧振電路結構的LLC諧振電路其實就是LRC串聯振蕩電路，其原理是：將變壓器的次級和負載折合回初級回路，次級相當于LRC串聯諧振變流器的子負載，故LLC轉換器的工作頻率與負載的功率需求有關。

　　功率需求較高時，工作頻率高；反之，控制環路會降低開關頻率。若以fr表示LLC轉換器的振蕩頻率，則可通過參數選擇使其工作在五種振蕩狀態：一是振蕩在frl以下；二是直接諧振在fr1；三是高于fr1；四是振蕩在fr2；五是在fr2之上振蕩。LLC諧振電路的振蕩頻率計算公式如下：

　　半橋LLC振蕩拓?fù)潆娐芬�求其LLC諧振網絡振蕩頻率高于fr2，電路阻抗呈感性，原邊所有電路等效為一只電感，從而實現原邊兩只主MOS開關管零電壓導通(ZVS)和副邊整流二極管零電流關斷(ZCS)。采用這樣的開關拓?fù)鋵崿F(xiàn)了初次級損耗最小，故它是一種具有高性價比、高能效和EMI性能優異的開關電源電路。
