聲表面波諧振器組成的振蕩電路

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-12-02
何謂聲表面波諧振器?

聲表面波諧振器簡稱SAWR,是英文Surface Acoustic Wave Resonators的縮寫,它是利用聲波在晶體表面傳播特性制成的諧振器。SAWR的頻率特性與石英晶體諧振器類似,都有一個諧振頻率,輸入信號頻率等于該頻率時諧振器表現出很低的阻抗,偏離諧振頻率時則呈高阻。

聲表面波諧振器振蕩電路有何特點?

與LC振蕩電路相比,石英晶體組成的振蕩電路有很高的頻率穩定度,但振蕩頻率不高,一般只能產生幾十MHz的正弦振蕩。高頻電路中另一類常用的振蕩電路是聲表面波諧振器組成的振蕩電路,這種電路的頻率穩定度不及石英晶體振蕩電路,但頻率可以做得很高。這是一種性能介于LC和石英晶體振蕩電路之間的電路,在許多無線收發模塊中得到了廣泛的應用。

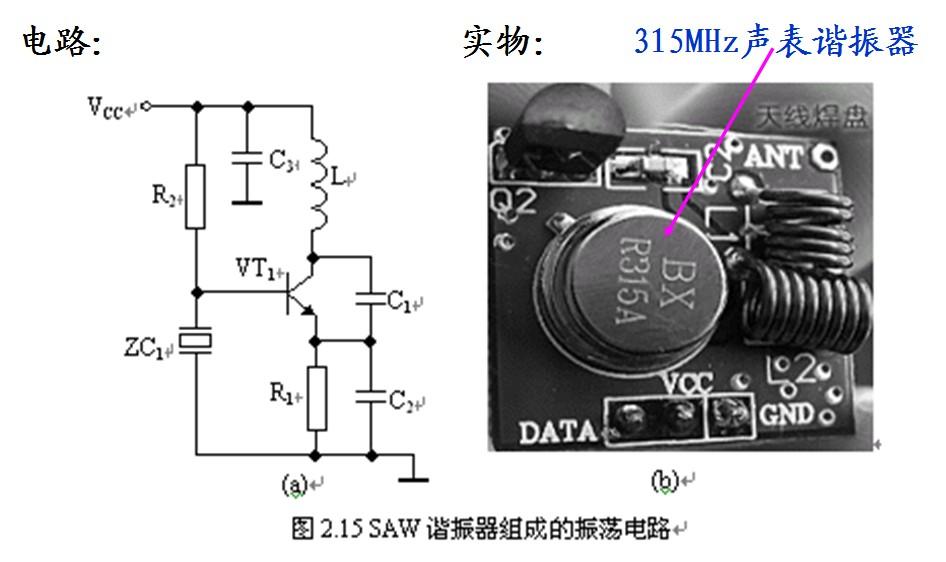

聲表面波諧振器組成的實用振蕩電路
