RC振蕩器工作原理

輸出電壓 uo經正反饋（兼選頻）網絡分壓后，取uf作為同相比例電路的輸入信號ui。由運放構成的RC串并聯正弦波振蕩電路不是靠運放內部的晶體管進入非線性區穩幅，而是通過在外部引入負反饋來達到穩幅的目的。正弦波振蕩器是沒有輸入信號的，帶選頻網絡的正反饋放大器。若用電阻，電容元件組成選頻網絡，就稱為RC振蕩器，一般用來產生1Hz-1MHz的低頻信號。RC選頻網絡的選頻作用不如LC諧振蕩回路，故RC振蕩器的波形和穩定度比LC振蕩器差。

RC串并聯網絡振蕩電路用以產生低頻正弦波信號，是一種使用十分廣泛的RC振蕩電路。

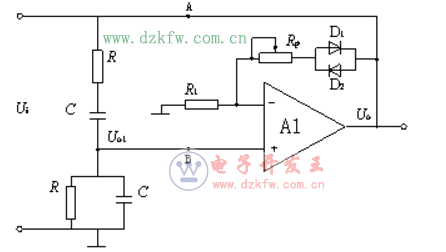

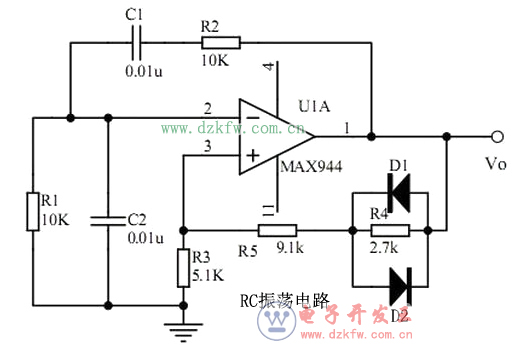

最簡單的RC振蕩電路圖（一）

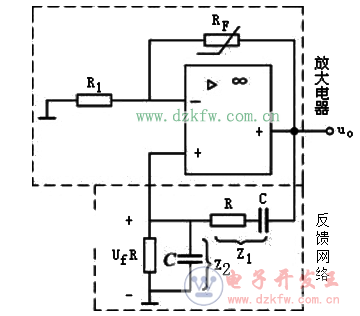

圖一RC橋式振蕩電路

圖一是RC橋式振蕩電路，這個電路由放大電路和選頻網絡。為由集成運放所組成的電壓串聯負反饋放大電路，取其高輸入阻抗和低輸出阻抗的特點。而則由Z1、Z2和R1、R2組成，同時兼作正反饋網絡。由圖可知，Z1、Z2和R1、R2正好形成一個四臂電橋，電橋的對角線頂點接到放大電路的兩個輸入端，RC橋式振蕩器電路的名稱即由此而來。

下面首先分析RC振蕩器電路串并聯選頻網絡的選頻特性，然后根據正弦波振蕩電路的兩個條件選擇合適的放大電路指標，以構成一個完整的RC橋式振蕩器。

最簡單的RC振蕩電路圖（二）

RC串并聯網絡振蕩電路用以產生低頻正弦波信號，是一種使用十分廣泛的RC振蕩電路。

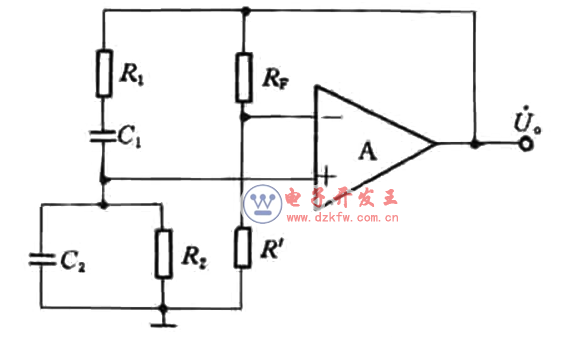

振蕩電路的原理圖如上圖所示。其中集成運放A作為放大電路，它的選頻網絡是一個由R、C元件組成的串并聯網絡，RF和R’支路引入一個負反饋。由圖可見，串并聯網絡中的R1、C1和R2、C2以及負反饋支路中的RF和R’正好組成一個電橋的四個臂，因此這種電路又稱為文氏電橋振蕩電路。

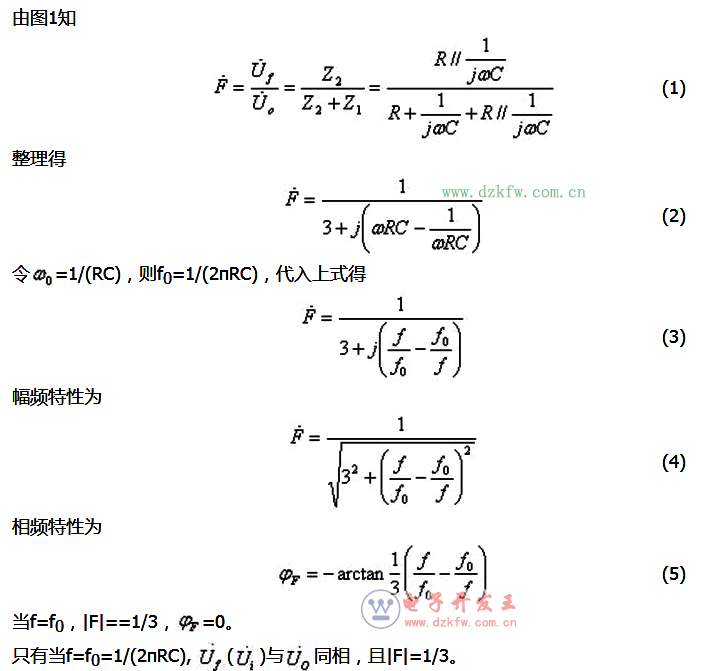

1、RC串并聯網絡的選頻特性

當f=fo=1/2 RC時，Uf的幅值達到最大，等于U幅值的1/3，同時Uf與U同相。

2、振蕩頻率與起振條件

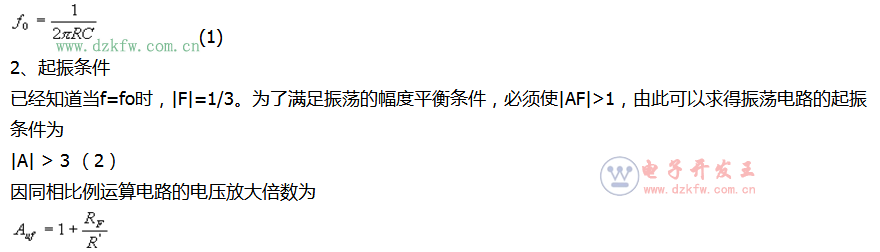

振蕩頻率

為了滿足振蕩的相位平衡條件，要求 ΨA+ΨF=±2nπ。以上分析說明當f=fo時，串并聯網絡的ΨF=0，如果在此頻率下能使放大電路的ΨA=±2nπ，即放大電路的輸出電壓與輸入電壓同相，即可達到相位平衡條件。在圖1的RC串并聯網絡振蕩電路原理圖中，放大部分是集成運放，采用同相輸入方式，則在中頻范圍內 ΨA近似等于零。因此，電路在fo時ΨA+ΨF=0，而對于其他任何頻率，則不滿足振蕩的相位平衡條件，所以電路的振蕩頻率為

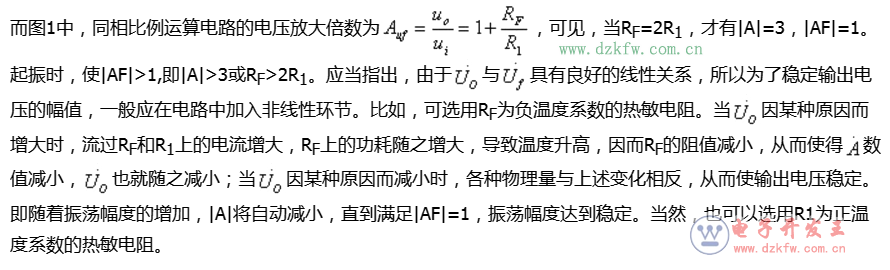

為了使|A|=Auf》3，圖1所示振蕩電路中負反饋支路的參數應滿足以下關系：

RF 》 2R’ （3）

3、振蕩電路中的負反饋

根據以上分析可知，RC串并聯網絡振蕩電路中，只要達到|A|》3，即可滿足產生正弦波振蕩的起振條件。如果|A|的值過大，由于振蕩偏度超出放大電路的線性放大范圍而進入非線性區，輸出波形將產生明顯的失真。另外，放大電路的放大倍數因受環境溫度及元件老化等因素影響，也要發生波動。以上情況都將直接影響振蕩電路輸出波形的質量，因此，通常都在放大電路中引入負反饋以改善振蕩波形。在圖1所示的RC串并聯網絡振蕩電路中，電阻RF和R’引入了一個電壓串聯負反饋，它的作用不僅可以挺高放大倍數的穩定性，改善振蕩電路的輸出波形，而且能夠進一步提高放大電路的輸入電阻，降低輸出電阻，從而減小了放大電路對RC串并聯網絡選頻特性的影響，提高了振蕩電路的帶負載能力。

改變電阻RF和R’阻值的大小可以調節負反饋的深度。RF愈小，則負反饋系數F=R’/ RF+R’愈大，負反饋深度愈深，放大電路的電壓放大倍數愈�。环粗�，RF愈大，則負反饋系數F愈小，即負反饋愈弱，電壓放大倍數愈大。如電壓放大倍數太小，不能滿足|A|》3條件，則振蕩電路不能起振；如電壓放大倍數不大，則可能輸出幅度太大，使振蕩波形產生明顯的非線性失真，應調整RF和R’的阻值，使振蕩電路產生比較穩定而失真較小的正弦波信號。

4、振蕩頻率的調節

只要改變電阻R或電容C的值，即可調節振蕩頻率。例如，在RC串并聯網絡中，利用波段開關換接不同容量的電容對振蕩頻率進行粗調，利用同軸電位器對振蕩頻率進行細調。采用這種辦法可以很方便地在--個比較寬廣的范圍內對振蕩頻率進行連續調節。

最簡單的RC振蕩電路圖（三）

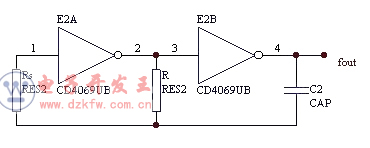

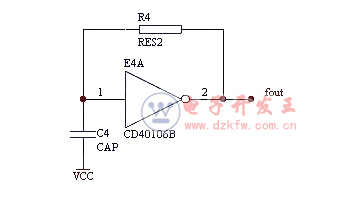

最簡單的振蕩器

這種振蕩器特點是：T≈（1.4～2.3）R*C

電源波動將使頻率不穩定，適合小于100KHz的低頻振蕩情況。

最簡單的RC振蕩電路圖（四）

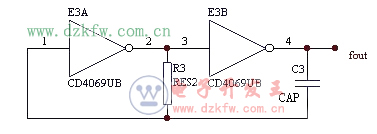

采用施密特觸發器構成的振蕩器

采用施密特觸發器構成的振蕩器

最簡單的RC振蕩電路圖（五）

注意要點：

1、振蕩電路的組成、作用、起振的相位條件以及振蕩電路起振和平衡幅度條件；

2、RC電路阻抗與頻率、相位與頻率的關系曲線；

3、RC振蕩電路的相位條件分析和振蕩頻率。

最簡單的RC振蕩電路圖（六）

加補償電阻的振蕩

加補償電阻的振蕩

T≈（1.4～2.2）R*C，電源對頻率的影響減小，頻率穩定度可控制在5%。

最簡單的RC振蕩電路圖（七）

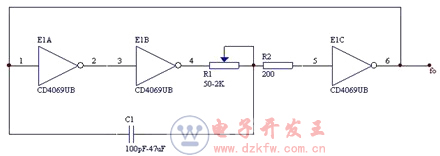

環行振蕩器

環行振蕩器

采用TTL反相器，頻率可達50MHz。

最簡單的RC振蕩電路圖（八）

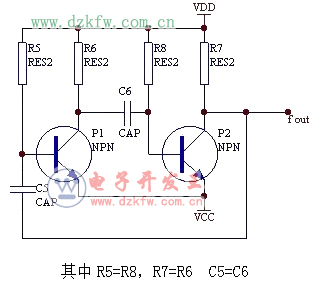

采用兩三極管構成的振蕩器

其中R5=R8，R7=R6，C5=C6。

最簡單的RC振蕩電路圖（九）

頻率在10Hz以下的振蕩器采用RC振蕩器是很適合的。這里采用齊納二極管來穩定輸出幅度，輸出的峰-峰電壓可在0～4V間調整，頻率為6.5Hz。如采用圖中括弧內的數值，頻率可低至0.01Hz。振蕩器吸取的電流約為3mA。

最簡單的RC振蕩電路圖（十）

最具典型性的RC橋式正弦波振蕩電路中，以RC串并聯振蕩電路最常見，如圖1所示。

圖1 RC串并聯振蕩電路

將電阻R和電容C串聯、電阻R與電容C并聯所組成的網絡稱為RC串并聯選頻網絡，如圖1所示。通常，因為RC串并聯選頻網絡在正弦波振蕩電路中，既為選頻網絡，又為正反饋網絡。
