一款由LM139構成的方波發生電路的設計與實現

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-12-16

如圖所示為方波發生電路。LM139系列可用于幾兆赫頻率的振蕩電路。該電路為使用很少元件構成的方波發生電路。電路的輸出頻率由R4、C1的時間常數以及由R1、R2、R3所決定的遲滯電路共同決定。最高工作頻率受比較器大信號傳輸滯后時間的限制。此外,工作頻率還與負載性質有關。當為容性負載時,最高工作頻率將降低。

一款由LM139構成的方波發生電路

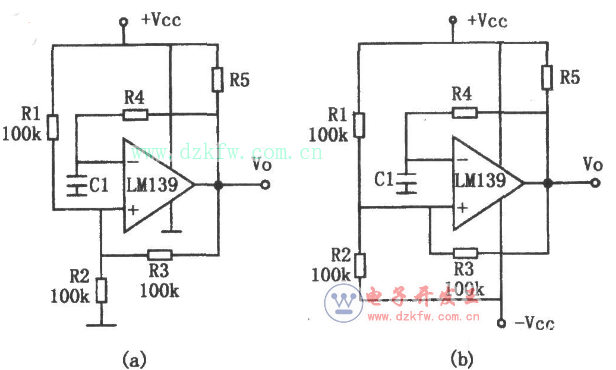

電路中,圖為單電源電路,圖為雙電源電路,其工作原理一樣,但輸出波形的基準不同。圖中,最低電平為0,最高電平為 Vcc;圖中,最低電平為-Vcc,最高電平為 Vcc。當電路中元件的選擇滿足:R1=R2=R3且R3、R4>10R5時,振蕩頻率為:

fo=1/2×0.694R4C1

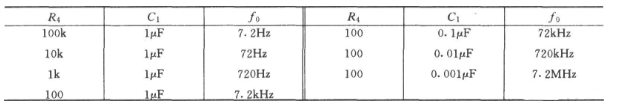

R4、C1為不同數值所對應的fo如表所示。

LM139構成的方波發生電路
