汽車電子限速器,三極管開關電路

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-12-23

  高速行車是導致交通事故的主要原因之一。本例介紹的汽車電子限速器,與汽車上的數字式車速表配合使用,能在車速超過8Okm/h時切斷汽車的點火電路,使汽車減速。當車速低于8Okm/h后,汽車點火系統又恢復正常工作。
  電路工作原理

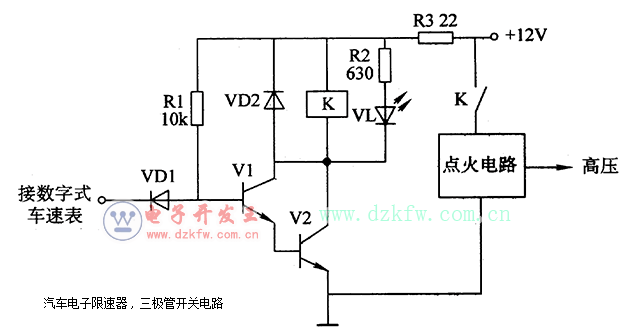

  該汽車電子限速器電路由晶體管Vl、V2、繼電器K、電阻器Rl-R3、二極管VDl、VD2和發光二極管VL組成,如圖7-172所示。

汽車電子限速器,三極管開關電路
  電路中,VDl的負極與數字式車速表十位上的譯碼器集成電路的D輸入端相連,在車速低于80km/h時,數字式車速表的譯碼驅動器的輸入端為低電平,Vl和V2均截止,K處于釋放狀態,其常閉觸頭接通點火電路的工作電源,此時VL不亮。
  當數字式車速表顯示 "80"時,表明車速已達到8Okm/h,此時譯碼驅動器的D輸入端變為高電平,使Vl和V2飽和導通,K通電吸合,其常閉觸頭斷開,點火電路停止工作;同時VL發光,提醒駕駛員車速超限。
  點火電路停止工作后,汽車減速。當車速低于8Okm/h時,Vl和V2截止,K釋放,點火電路又通電工作。
  元器件選擇
  Rl和R2均選用1/4W的金屬膜電阻器;R3選用lW的金屬膜電阻器。
  VDl和VD2選用1N4148型硅開關二極管或lN4007型畦整流二極管。
  VL選用φ5mm的紅色高亮度發光二極管。
  Vl選用S9013型硅NPN晶體管;V2選用S8050型硅NPN晶體管。
  K選用4088或4098型12V直流繼電器。
