PLC控制過程實例——定時計數

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-12-14

PLC原理接線示意圖

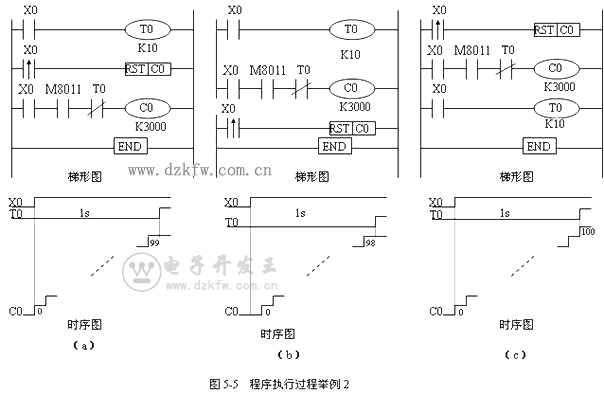

本例無實際意義,但非常有利于分析程序執行過程。系統輸入端只需接一個按鈕,無輸出,參考圖5-2,只接X0。分析圖5-5中,(a)、(b)、(c)三種情況下,觀察計數器的當前值,分析程序執行過程。
程序中M8011為特殊輔助繼電器,只要PLC處于運行狀態,將不停發出10ms的脈沖信號(5ms通、5ms斷)。程序中T0為1s定時,X0閉合后1s,T0導通。C0為增計數器,在X0閉合、T0沒有閉合的前提下,記錄M8011發出的脈沖個數。理論上,在T0導通,C0計數器停止計數時,計數器的當前值應為100個(1s/10ms=100個脈沖)。三段程序中,只是改變了執行的前后位置,但結果卻不同。結合對應的時序圖分析其原因。

PLC控制過程實例——定時計數,PLC編程

Tags:PLC梯形圖,定時計數,PLC編程
