用PLC定時器編梯形圖生成振蕩電路

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-12-13

(1)        振蕩電路可以產生特定的通斷時序脈沖,它應用在脈沖信號源或閃光報警電路中。

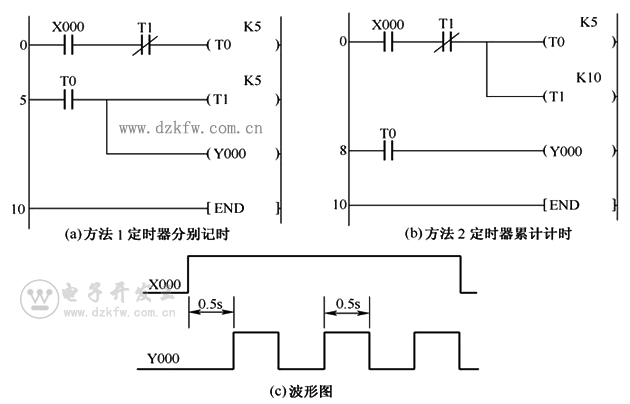

(2)        定時器組成的振蕩電路一,如下圖6所示



 用PLC定時器編梯形圖生成振蕩電路




圖6 振蕩電路
注意:
1.      改變T0、T1的參數值,可以調整Y0的輸出脈沖寬度。
2.      振蕩電路的分析要注意X0的狀態。

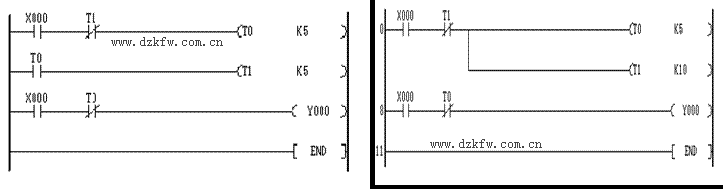

3.      定時器組成的振蕩電路二

用PLC定時器編梯形圖生成振蕩電路

圖7 振蕩電路
