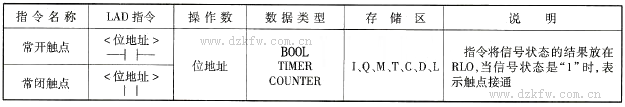

(1)標準觸點指令及其說明（見表）

    表 標準觸點指令及其說明,plc梯形圖觸點指令

    (2)指令說明

    標準觸點就是常開觸點和常閉觸點。

    常開觸點對應的地址位為1狀態時，該觸點閉合，信號能流流經觸點，邏輯運算結果(RLO)=“1”；常開觸點對應的<位地址>為0狀態時，該觸點打開，無信號能流流經觸點，邏輯運算結果(RL0)=“0”。串聯使用時，常開觸點通過“與(AND)”邏輯鏈接到RLO位。并聯使用時，常開觸點通過“或(OR)”邏輯鏈接到RLO位。

    常閉觸點對應的<位地址>為0狀態時，該觸點閉合，信號能流流經該觸點，邏輯運算結果(RL0)=“1”；常閉觸點對應的地址位為1狀態時，該觸點打開，無信號能流流經該觸點，邏輯運算結果(RL0)=“0”。串聯使用時常閉觸點通過“與( AND)”邏輯鏈接到RLO位。并聯使用時，常閉觸點通過“或( OR)”邏輯鏈接到RLO位。

    (3)編程示例（見圖）

    由圖可看出，常開觸點(11.0)、常閉觸點(10.0)指令也可用于串聯邏輯行的開始。CPU對語句表的第一條語句，如11.0的掃描稱為首次掃描。首次掃描的結果（11.0的狀態）被直接保存在RLO位中；在語句表的下一條語句，掃描到Q5.3的狀態，并將這一掃描結果與RLO位中保存的上一次結果相“與”產生的結果，再存入RLO中，依次進行。在邏輯串結束處的RLO可作進一步處理，如賦值給Q4.2(=Q4.2)。

    在梯形圖指令中，標準觸點間的“與”、“或”、“異或”操作沒有相應的指令，需要通過觸點標準指令搭接出來。

    串聯使用時，┤├或_┤／├通過“與( AND)”邏輯鏈接到RLO位。并聯使用時，┤├或_┤／├通過“或(OR)”邏輯鏈接到RLO位。
