阻容降壓電路的小夜燈拆機

作者:佚名    文章來源:網絡整理    點擊數:    更新時間:2024/4/24

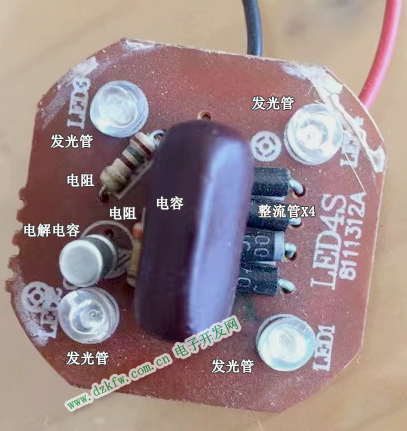

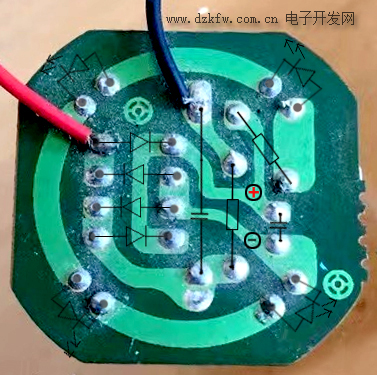

一只月光小夜燈,五彩繽紛,惹人喜愛。名稱叫“夜光”,但黑夜里感覺太亮。因?yàn)楣牟淮螅?4小時不關,終究還是將夜燈的插頭燒壞了。于是拆機研究一下。實體圖和電原理圖如下。



LED電路

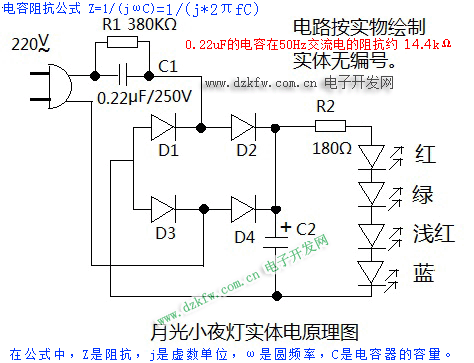

上圖的阻容降壓,其中R1和C1并聯的阻抗73.4kΩ,發光二極管通過電流約220v/73.4kΩ=2.99mA。

阻容降壓電路,R1電阻可以選用更大的電阻,比如1MΩ,另外電容C1應該選用400V比較好,這樣可以用久一些。

發光二極管(LED)的工作電流通常根據其功率和封裝形式有所不同。對于小功率的指示燈用LED,其典型工作電流范圍是1毫安到20毫安。電流越大,使用壽命越短。

Tags:LED,阻容降壓
