LED具有高亮度、低功耗、長壽命和體積小等優點。用LED制作的小夜燈，非常適合家庭使用。采用阻容降壓原理進行供電。

一、電路及原理

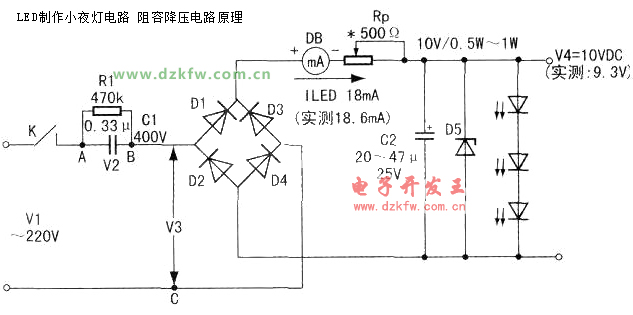

該電路采用電容降壓橋式整流電路（見附圖）。利用電容C1在交流電路中所產生的容抗來實現降壓。完全不同于電阻降壓，交流電路中利用電容C來降壓在電容C1上是不消耗有功功率的，有利于節電。電容降壓還有一個好處是：在小功率應用情況下還可以省去一只電源變壓器，有利于縮小電器裝置的體積，降低制作成本。但電容降壓也有其缺點，它的輸入、輸出不能象電源變壓器那樣通過線圈繞組實現隔離，故輸出端是帶電的，尤其在空載或負載開路情況下，其輸出端電壓往往比較高，千萬不能隨便用手去碰觸。在制作中要加注意并采取點絕緣措施。電容降壓的另一缺點是：電源內阻很高，且電源質量較差，另外，由于制造技術和成本上的原因，目前容量大、耐壓高，休整體積小的電容器較少，故電容降壓的輸出電流有限，不宜用在大功率負載變動大對電源輸出精度要求比較高的設備上。

下圖中C1是降壓電容，R1是Cl的泄放電阻，可根據C1大小選配，（一般可取200k～lMΩ之間）。C2是濾波電容，主要用于平滑直流及吸收（濾除）電源瞬間的尖鋒電壓，防止LED被擊穿，消除發光閃爍現象，為此C2應選≥20uF/25V的小型電解電容器。

D5是10V穩壓二極管，當電源電壓升高時，負載LED二端的電壓也會略有升高，因LED是一種過載能力很差的器件，故為使小夜燈真正“長命”就必須用穩壓管“穩壓”到10V。

二、元件選擇和調試

在選購LED時一定要問清該發光二極管的真實工作電壓和工作電流，并觀察其在規定電壓和電流情況下所發出的白光是否明亮（從管子頂部看（目光不要停留，否則對眼睛是有損害）。有些管子參數的離散性很大，如它的正反向電阻，在標準電壓下LED的電流值偏差較大，如果因為價格便宜要使用這類管子【單只使用例外）。而且又是需要多管串聯的話，就必須在各只LED并聯一只數值恰當而且相等的“均壓電阻”。一種比較接近的標法束計標出C1，為此忽略圖1中C2對整流電壓的提升作用，忽略交流情況下的諸多復雜因素，變通為直流運標，先求出C1初值然后再通過實驗來修正。

由附圖可知：采用三只LED串聯作為負載（即小夜燈光源），由于選購時已確定每只LED的工作電壓VLED=3.3V，工作電流ILED=218～20mA，為安全起見這里取下限值為18mA．（實驗可知，LED的工作電流從16~20mA范圍變化時亮度基本衡定）。這就要求電容降壓整流源必須向負載提供10V工作電壓（3.3V×3）和18mA工作電流。Cl取0.27uF，耐壓400V。

因無此規格電容，只好暫選0.33uF/400V作為C1進行電路實驗。

按圖焊好各元器件，并仔細校對無誤后方可進行通電調試：④在圖所示位置串入一只萬用表DB（即毫安檔，先大后小）及RP=500Ω左右的電位器（先調節到中間值）；②合上電源開關接通市電電源；③觀察電流表指示值和LED發光情況，若此時電流表指示值只有幾個毫安，LED當然不亮，可調節RP向阻值小的方向轉動，使電流表指示值上升．（反之向阻值大的方向轉動）當調節RP到LED正常穩定發光狀態，并使電流表指示值為18mA時調試結束。拆下電流表和電位器，并用萬用表測出RP的阻值，用等值電阻代替串接即可（作為限流電阻）。當發現“RP”阻值已經調到“0”可電流還是上不去，例如只有12mA，說明C1容抗太大即C1的容量太小，要適當并聯增加一只電容（注意耐壓值）可按每增減0.1μF為5mA估算。注意Cl容量修正后為了安全起見，仍需串入電位器RP按上述方法進行調試。實際試驗表明，C1=0.33uF時，即使“RP”調到“O”時電流表的指示值也只有18.6mA，比較理想，故不必串限流電阻。此時實測V4=9.3V．與10V有0.7V差值。0.7V可看成是安全的余量，即使當輸入~220V電壓上升到~230V，其輸出端V4也不會超過10V，況且最后還有一只10V穩壓管“鉗位”把關呢！

該小夜燈若按0，3W計算即使日夜24小時連續使用五個月也不過一度電左右，它完全符合當前我國提倡“綠色”照明的節能要求。
