聲控報警電路,Voice alarm

關鍵字：聲控電路圖，9014三極管，可控硅

作者：潘建新

這種報警器通過報警的方式，能達到阻嚇入室行竊者的目的，使家居平安。
　　一、工作原理

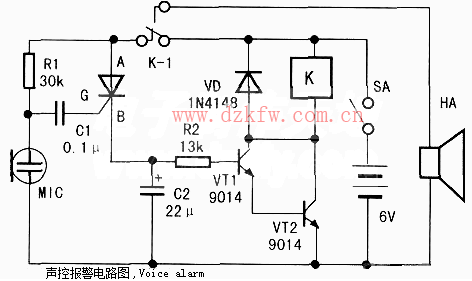

　　電路原理如下圖所示。該電路由聲控觸發電路、定時電路、達林頓電路、控制執行電路組成。合上SA開關，由于VS單向可控硅G極處于臨界觸發狀態。
　　VS可控硅不導通。當MIC駐極體電容話筒受到一定強度的聲波沖擊后，所產生的電流經C1電容、通過單向可控硅VS的G極，觸發VS可控硅導通。正6V電源通過SA開關、K一1常閉觸點經VS可控硅的A、K極接通C2電容，回到電源負端。形成一充電回路。VT1、VT2三極管基極得到正向偏置，VT1、VT2達林頓管導通，繼電器K得電吸合。K-1常開觸點接通HA高響度報警器。在K一1常閉觸點斷開的瞬間，可控硅VS截止，電容C2開始放電。定時一段時間后，隨著定時電路里C2放電電流的逐漸減少，VT1、VT2集電極放大電流小于K的吸合電流時，繼電器K無法維持吸合，繼電器K繞組失電釋放，K-1常開觸點恢復常開狀態，HA報警器停止報警。
　　二、元件選擇
　　VS為MCRl00—6單向可控硅；MIC選用CRZ12—9型駐極體電容話筒(可選用舊電話機里的MIC)：K為6V小型繼電器；HA為6～12V高響度蜂鳴器；電解電容耐壓10V。

　　三、調試與使用
　　調試時，合上SA開關，用鑷子碰一下VS的G極，繼電器K應吸合，定時片刻繼電器K應釋放。接著對準駐極體話筒，用一般的力度敲擊金屬，HA蜂鳴器應報警，40s左右應停止(時間長短可通過R2、C2調節)。使用時固定在鐵門上，為了避免外界聲音干擾造成誤動作，MIC駐極體話筒不要太貼近鐵門,盡量降低聲控靈敏度。多調試幾次，直至滿意為止。
