日光燈電感鎮流器接線圖工作原理分析

作者:佚名    文章來源:本站原創    點擊數:2275    更新時間:2018-11-01

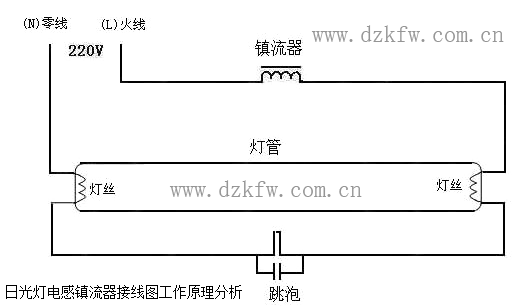

日光燈電感鎮流器接線圖工作原理分析
(1)當送出交流電時,因熒光燈屬于冷燈,燈管電阻無窮大,大電流就流向阻抗比較小的啟動器,因此氖燈會先亮一下子與電容形成崩潰,此時電流流過燈管兩端的鎢絲,鎢絲因此被加熱,這段時間為0至A的時間。
(2)當時間在A時即電源電壓為零伏,由于日光燈此時已為熱燈,使得燈管內電阻相當小,此時啟動器部分停止崩潰,接著時間A至時間B熒光燈點燈成功,并且時間B以后螢光燈兩端的壓降大約只有122伏特左右(20W螢光燈),使啟動器不再崩潰,從此之后日光燈正常工作維持一定亮度,直到電源關閉日光燈熄滅。
(3)在時間A至時間B,電感鎮流器(電感)兩端感應電壓為220伏,再加上電源220伏,其螢光燈兩端總電壓降為440伏,所以螢光燈需要大電壓才能啟動。
(4)在時間B之后,電感式鎮流器(電感)扮演著恒流的重要角色,所以日光燈一直維持著固定的亮度。

日光燈電感鎮流器接線圖工作原理分析


Tags:日光燈,電感鎮流器,電路圖
