直流電機調速控制電路

作者:佚名    文章來源:本站原創    點擊數:2343    更新時間:2011-8-14

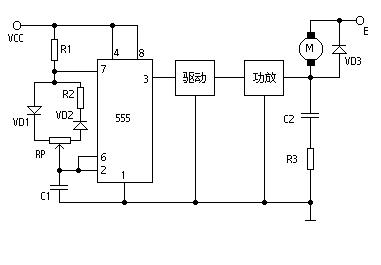

 應網友的要求,這里介紹一個直流電機調速控制電路(見圖)。

      這是一個占空比可調的脈沖振蕩器。電機M是用它的輸出脈沖驅動的,脈沖占空比越大,電機電驅電流就越小,轉速減慢;脈沖占空比越小,電機電驅電流就越大,轉速加快。因此調節電位器RP的數值可以調整電機的速度。如電極電驅電流不大于200mA時,可用CB555直接驅動;如電流大于200mA,應增加驅動級和功放級。

       圖中VD3是續流二極管。在功放管截止期間為電驅電流提供通路,既保證電驅電流的連續性,又防止電驅線圈的自感反電動勢損壞功放管。電容C2和電阻R3是補償網絡,它可使負載呈電阻性。整個電路的脈沖頻率選在3~5千赫之間。頻率太低電機會抖動,太高時因占空比范圍小使電機調速范圍減小。
