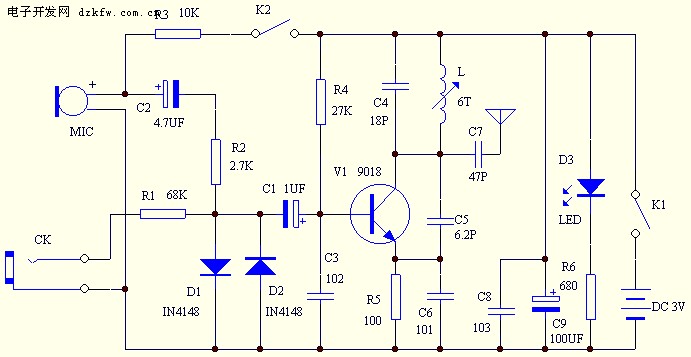

下面的就是調頻無線話筒的電路圖，電路非常簡潔，沒有多余的器件。高頻三極管V1和電容C3、C5、C6組成一個電容三點式的振蕩器，對于初學者我們暫時不要去琢磨電容三點式的具體工作原理，我們只要知道這種電路結構就是一個高頻振蕩器就可以。三極管集電極的負載C4、L組成一個諧振器，諧振頻率就是調頻話筒的發射頻率，根據圖中元件的參數發射頻率可以在88～108MHZ之間，正好覆蓋調頻收音機的接收頻率，通過調整L的數值（拉伸或者壓縮線圈L）可以方便地改變發射頻率，避開調頻電臺。發射信號通過C4耦合到天線上再發射出去。用調頻收音機接收.

    R4是V1的基極偏置電阻，給三極管提供一定的基極電流，使V1工作在放大區，R5是直流反饋電阻，起到穩定三極管工作點的作用。

    這種調頻話筒的調頻原理是通過改變三極管的基極和發射極之間電容來實現調頻的，當聲音電壓信號加到三極管的基極上時，三極管的基極和發射極之間電容會隨著聲音電壓信號大小發生同步的變化，同時使三極管的發射頻率發生變化，實現頻率調制。

    話筒MIC可以采集外界的聲音信號，這里我們用的是駐極體小話筒，靈敏度非常高，可以采集微弱的聲音，同時這種話筒工作時必須要有直流偏壓才能工作，電阻R3可以提供一定的直流偏壓，R3的阻值越大，話筒采集聲音的靈敏度越弱。電阻越小話筒的靈敏度越高，話筒采集到的交流聲音信號通過C2耦合和R2匹配后送到三極管的基極，電路中D1和D2兩個二極管反向并聯，主要起一個雙向限幅的功能，二極管的導通電壓只有0.7V，如果信號電壓超過0.7V就會被二極管導通分流，這樣可以確保聲音信號的幅度可以限制在正負0.7V之間，過強的聲音信號會使三極管過調制，產生聲音失真甚至無法正常工作。

    CK是外部信號輸出插座，可以將電視機耳機插座或者隨身聽耳機插座等外部聲音信號源通過專用的連接線引入調頻發射機，外部聲音信號通過R1衰減和D1、D2限幅后送到三極管基極進行頻率調制。

    電路中發光二極管D3用來指示工作狀態，當調頻話筒得電工作時就會點亮，R6是發光二極管的限流電阻。C8、C9是電源濾波電容，因為大電容一般采用卷繞工藝制作的，所以等效電感比較大，并聯一個小電容C8可以使電源的高頻內阻降低，這個電路非常常見。

    電路中K1和K2其實是一個開關，它有三個不同的位置，撥到最左邊時斷開電源，最右邊是K1、K2接通做調頻話筒使用，中間位置是K1接通,K2斷開，做無線轉發器使用，因為做無線轉發器使用是話筒不起作用，但是話筒會消耗一定的靜態電流，所以斷開K2可以降低耗電、延長電池的壽命。
