NE555組成的單穩態型時間繼電器電路圖

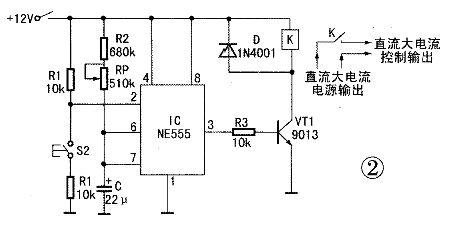

   圖2是用時基電路NE555組成的單穩態型時間繼電器，合上開關S1，電路進入穩定狀態，IC的3腳和7腳均為低電平，這時電容C不能充電；三極管VT1截  止，繼電器K不動作。按一下啟動按鈕S2，IC的2腳受由高變低的脈沖觸發，IC的3腳變高，7腳呈懸空狀態，電路進入單穩態，這時三極管VT1飽和導通，繼電器線圈得電動作，其觸點閉合，直流大電流有輸出。同時，電容C經過電阻R2和電位器RP充電，當電容C兩端電壓達到2／3VCC時，單穩態結束，IC的3腳變低，繼電器失電釋放，直流大電流停止輸出。電路恢復穩態后，電容C經IC的7腳放電,等待下一次觸發。單穩態持續時間t即直流大電流輸出時間的長短由單穩態電路的定時元件電阻R2、電位器RP和電容C的參數決定，可由下式進行估算：t=1．1(R2+RP)C，經過調整RP可滿足延時20±2秒的時間要求。
