許多朋友在欣賞音樂或觀賞大片時，往往會感到低音不足，這是因?yàn)槠胀�雙聲道音箱的頻率下限多在100 Hz以上。縱觀目前市售的音箱及AV功放，廠家限于成本，除一些高擋產品外，很少有令人滿意的產品。低音重放效果不好，無非是存在三個問題:低音混亂、轟鳴;低音無彈性;低音單薄無力。一套好的系統在重放低音時應該是清晰自然、彈性十足。筆者經過分析認為，給現有的音響系統增加一只有源超低音音箱，可以在一定程度上彌補現有音響系統低音不足的問題。

揚聲器的選擇及箱體的制作
    由于超重低音音箱一般工作在大功率、大動態下，對揚聲器的質量要求較高:一是要有較低的諧振頻率;二是要能承受較大的功率，故揚聲器要選用名廠產品。本文選用惠威公司生產的SK10十英寸低音揚聲器，這只揚聲器額定功率為150W，諧振頻率為22Hz(進口產品能達到此值者不多)，靈敏度為90dB，這只揚聲器的振膜材料采用礦物混合類高強度、高阻尼材料，這種材料的振膜較大，不會在運動時產生多余的振動，使重放出的聲音準確、細膩、干凈。音圈采用ASV鋁骨架材料，機械強度高，承受功率大，適合在大動態條件下工作。另外，這只揚聲器采用了大口徑100mm音圈與大型釹鐵硼磁路系統相配合，在釹鐵硼磁路系統中有一個金屬導磁板，該金屬導磁板不但可以將釹鐵硼磁路封閉，使磁路具有防磁效果，還可以在磁隙當中形成穩定的具有對稱漏磁場的對稱驅動磁場，使長中程音圈獲得對稱驅動力，減少音圈電感和音圈運動中產生的反電動勢之間的互相調制，確保重放聲音準確。

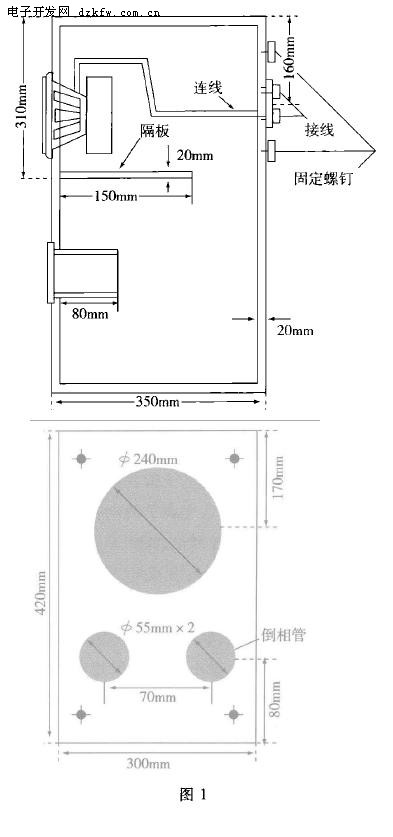

    有了一只好的揚聲器，還必須有堅固的箱體。由于超低音音箱通常在大動態環境下工作，箱體一定要堅固，即使受到劇烈震動也不變形，箱體材料采用20 mm厚的高密度板，前面板采用兩層高密度板制作，中間涂以高強度白乳膠，然后再用木螺絲緊固，前面板厚度達40 mm，各面結合處用鐵角板固定，再往音箱內部倒入3kg熔化的瀝青。這一工作一定要小心，最好兩人操作，一人扶箱體，一人倒瀝青，瀝青倒入后，轉動箱體，使瀝青能夠進入縫隙。為了進一步降低諧振頻率，增加重放效果，在揚聲器后背處又加了一只鋼管，鋼管用螺絲固定在前面板后背處(音箱外形見圖1)。


低頻信號的處理及放大

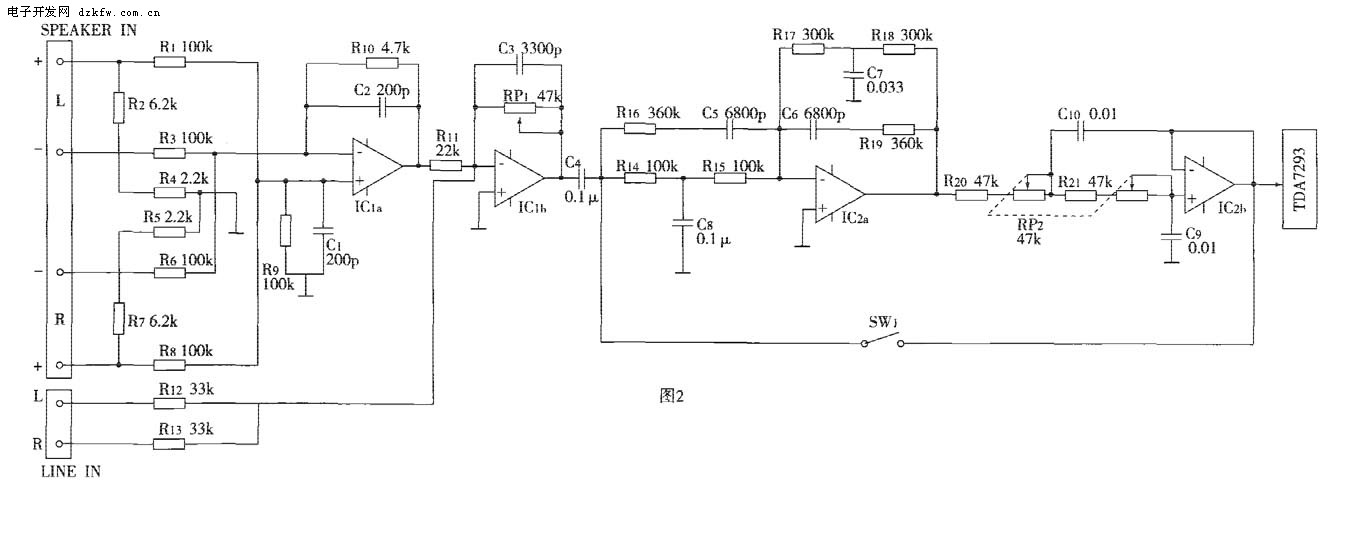

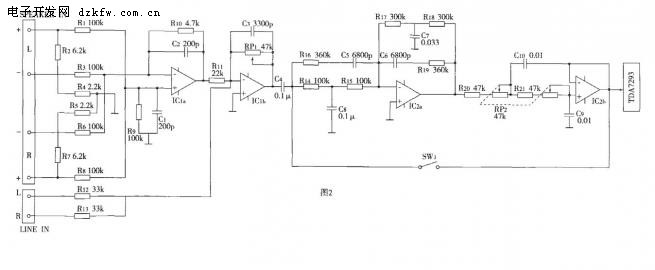

    低頻信號處理電路包括信號輸入、補償網絡、低通濾波器、功率放大(見圖2)，該電路最具特色的就是采用了林氏濾波器作低音補償。
    信號輸入由低電平輸入(線路輸入)和高電平輸入(揚聲器輸入)組成，其中IC1a與外圍元件組成了高電平輸人網絡，IC1b是高、低電平信號混合網絡及音量調節網絡，通過調節RP1可調節它與左右聲道音量的相對比例，一般調節后不再改變。IC2a是一個林克威茨補償器，它能將箱體的自然頻響向下延伸一個倍頻程，同時也能控制整個系統的品質因素，IC2b是一個典型的有源二階低通濾波器，通過調節RP2，可以挖制低通濾波器的上限轉折頻率，從而使其能與不同下限的主音箱配合至最佳狀態，也就消除了所謂的低音速度太慢的缺點，這里設計為80-160Hz可調，基本可以滿足與不同音箱的配合。
    功率放大部分考慮到低音功率一般較大，所以必須配用較大的功率放大器，這里推薦選用TDA7293作功率放大，TDA7293額定輸出功率可達80W，供電用一只300 W環牛即可。


實際裝配與試聽
    筆者參照上文制作，重放一曲《阿姐鼓》，自己書架箱原先沒有的那股彈性十足震撼人心的低音撲面而來，鼓聲結實有力，有彈性而不散，音樂進入高潮時，大有地動心搖之感，此時將超低音音箱的音量關閉，頃刻間音樂的厚度一下子消失了很多。尤其是重放一些進口大片，如槍炮聲、地震、恐龍的吼叫聲，更感到大片的音樂撼人魅力。
