三款高亮LED應急燈剖析與改進

作者:佚名    文章來源:本站原創    點擊數:1592    更新時間:2010-7-24
   地球上的資源是有限的,為了確保人類能夠健康持續發展,節能環保已成為當今各行各業關注的重點。在與人們工作生活密切相關的照明光源產業,業界也一直在積極探索研發,技術不斷改進革新,特別是近年來出現的高亮發光二極管(LED),由于具有體積小、壽命長、耗電量少、發熱量低、無交流閃爍、啟動速度快、電磁干擾小、光線自然純正等諸多優點,已被廣泛應用在交通信號指示、手機屏幕背光、汽車摩托裝飾、大尺寸平面顯示等領域。
    而利用高亮白光LED制作的照明燈具,摒棄了傳統白熾燈泡的耗電多、亮度低、色偏黃、易破碎等缺點,并且不像熒光燈廢棄后會對環境造成汞污染,其日益成為人們首選的照明燈飾新寵。
    現在市場上LED應急燈琳瑯滿目,但工作原理大同小異,本文就介紹一下常見的三款LED燈,一種使用三節普通AAA電池,一種是插接電話線,另一種自帶鉛酸蓄電池充電,這三款產品均采用高亮白光LED,并帶有反光板,燈桿采用金屬螺旋管,可隨意彎曲轉向自由調整燈頭角度,燈座上設有按鈕式開關,小巧實用,攜帶方便。、

普通AAA 電池的LED應急燈

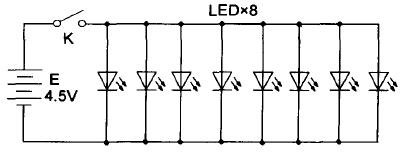

    圖1是其電路工作原理圖。

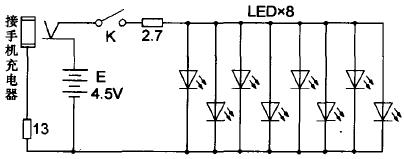

    當電池電壓為4.38V時工作電流實測約150mA,LED上的壓降為3.2V。為有效延長電池的使用時間,筆者決定在按鈕開關K后面串接小阻值的限流電阻,經反復試驗采用2.7Ω電阻時電流降為120mA,亮度亦無明顯變化。如嫌電池昂貴也可改用220V交流市電,這就需要配一個合適的電源適配器,建議選用家中已廢棄的手機電池充電器,由于手機充電器插頭外形繁多不一,需提前用單聲道耳機插頭改造一下,筆者找到的充電器輸出電壓6.28V,改造后電路原理圖如圖2所示,實測工作電流約138mA。


電話線LED燈

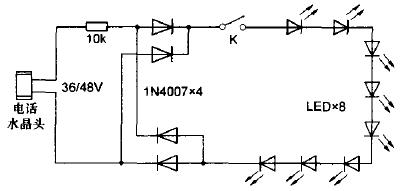

    又稱免電燈(即網上賣家俗稱的緬甸燈),因?yàn)樗捎闷胀ḿ矣霉潭娫挼倪M(jìn)線電壓做電源,無需電池或交流市電,把尾部的水晶頭插入電話分機接口即可照明,不用另交電費,也不用擔心停電。此外還能兼作電話來電閃爍燈.提醒聽力不太好的老年人及時接電話,因電話摘機后LED燈會熄滅,還能幫你及時發現電話是否被他人盜打,同時也具有一定的防雷擊保護作用。不過由于該產品使用的是電話所屬的電信機房饋電電源,使用時一旦索取電流過大難免會影響電話撥打和傳真收發,特別是ADSL寬帶用戶撥號上網時容易造成頻繁掉線。圖3是電話線LED燈電路工作原理圖,36V或48V的電話線路直流電壓經10kΩ限流電阻并由4個二極管(或整流橋)作極性變換后加在LED上,當電話饋電電壓為36V時,實測工作電流約1.2mA,亮度偏低,把限流電阻換成5.6kΩ時工作電流升為2.1mA:亮度稍微有些增加。

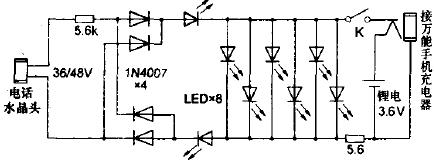

    考慮到電話線LED燈對上網存在不利影響,不能經常接在電話線上,筆者又對該燈進行了一番改造,改造后的電路原理圖如圖4所示,把中間的6顆LED改成并聯,同時增加一塊3.6V的手機鋰離子電池,平時使用內置的新增鋰電工作,當限流電阻為5.6Ω時,工作電流約120mA,亮度比較令人滿意。緊急情況下仍可采用插入電話分機接口照明,改造后的工作電流約4.6mA,亮度還算說得過去。


自帶鉛酸蓄電池能充電的LED燈

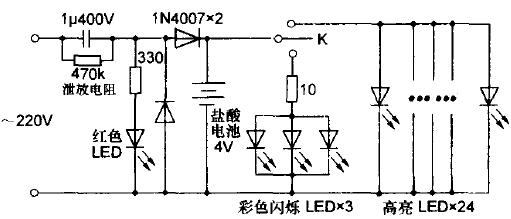

    根據實物畫出的電路工作原理圖如圖5所示,220V交流市電經電容降壓、二極管整流后給鉛酸蓄電池充電,紅色LED作充電指示。充好電后使用時閉合按鈕開關K,將首先接通3顆彩色閃爍LED,發出夢幻般變化莫測的七彩光芒,在夜間平添一些生活樂趣,再按一下開關K則關閉彩色閃爍LED,接著再按才會接通24顆并聯的高亮LED,由于數目較多,照明效果很好。

    當鉛酸電池電壓為4V時,實測彩燈工作電流約60mA,高亮LED電流竟達600多mA。這樣大的電流不僅使得每次充滿電后照明時間不會太長,而且會對電池內部結構造成損傷,縮短使用壽命,因此必須給高亮LED串入一個小阻值限流電阻,經多次試驗選定1.2Ω時工作電流最終降為320mA,而亮度變化不太明顯,因該款燈改動不大,改造后的電路原理圖省略。
    通過以上剖析發現,市場上出售的各種LED燈電路大多過于簡單,雖說價格十分便宜,但在客觀上仍會造成能源浪費,只有經過一番合理改進,才能既保留它經濟便攜的優點,又有效地提高使用安全性和可靠性。
