聲控LED旋律燈電子制作套件

作者:佚名    文章來源:本站原創    點擊數:1840    更新時間:2018-02-11

產品名稱:聲控LED旋律燈PCB板
工作電壓:3-5.5V(直流電)
PCB板材:FR-4 A級玻纖板
外形尺寸:3.4CM*2.5CM

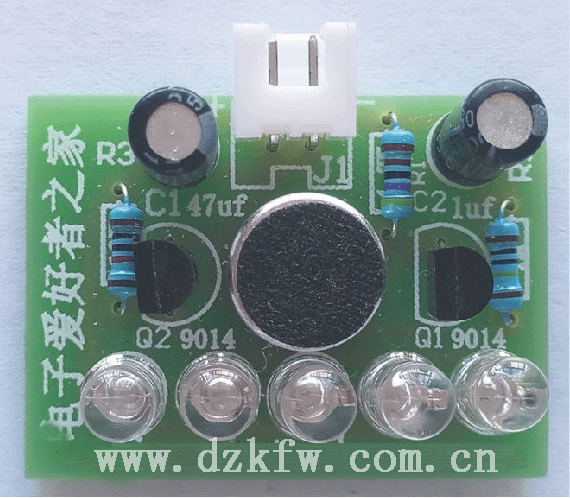

led旋律燈套件實物圖

電路功能:本套件制作成功后5只LED會隨著音樂或是其它聲音的節奏閃動起來,可放置于音響附近,讓燈光為音樂伴舞!

咪頭正負區分:有三根線那端是負極接外殼,或者拿萬用表調到二極管檔,表筆分別接到引腳和外殼,接通的腳為負極。

原理及原理圖:

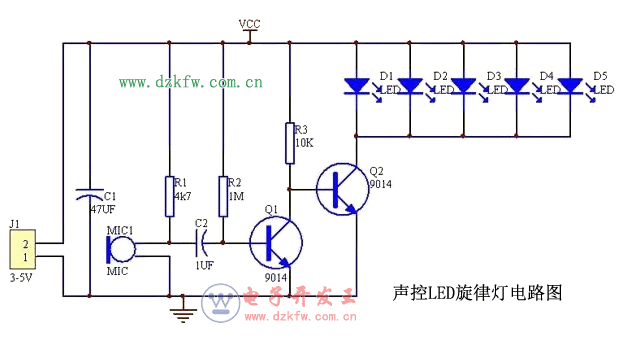

聲控LED旋律燈電路圖


聲控LED旋律燈主要由電源電路,話筒放大電路,LED發光電路組成。電源由J1輸入,C1濾波供電路使用。MIC1將聲音信號轉化為電信號,經C2耦合到Q1放大,放大后的信號送到Q2基極,由Q2驅動5只LED發光,聲響越大,LED燈越亮。

散件元件清單:
元件名稱            數量
PCB板                  1
帶腳咪頭              1(底部有三條線接到外殼的那個腳是負極!)
XH2.54-2P彎座   1
XH2.54-2P線      1
5MM白發藍LED   5
9014三極管         2
1M電阻                1
10K電阻              1
4.7K電阻             1
1UF電解電容       1
47UF電解電容      1

常見問題:
1.LED正負極沒注意,長腳是正極。
2.三個電阻沒按照板子上的標識焊接,用萬用表測量或者看電阻色環讀值。
3.三極管沒按照板子上的形狀插上去,導致方向不對。
4·咪頭正負極沒對,長腳正極,或者與外殼相連的管腳是負極。
5·電解電容容值焊錯,一個1uf,個47uf,注意區分,長腳正極。
6·電源正負極接反,以板子上的標識為準,+號對應的線是正極,- 號對應的線是負極。
7·檢查焊接短路和虛焊現象,供電電壓3-5.5v,需要穩定的電源,最好用電池供電。
