模擬電子蠟燭電路設計與制作

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-01-13

模擬電子蠟燭工作原理

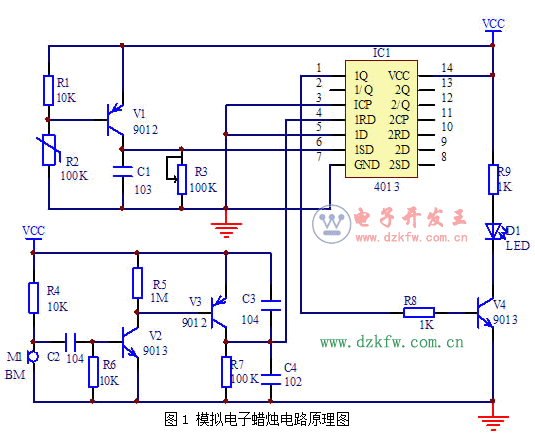

模擬電子蠟燭電路原理圖

   CD4013是一雙D觸發器,由兩個相同的、相互獨立 的數據型觸發器構成。每個觸發器有獨立的數據、置位、復位、時鐘輸入和Q及Q輸出,此器件可用作移位寄存器,且通過將Q輸出連接到數據輸入,可用作計算器和觸發器。在時鐘上升沿觸發時,加在D輸入端的邏輯電平傳送到Q輸出端。置位和復位與時鐘無關,而分別由置位或復位線上的高電平完成。



 三、模擬電子蠟燭工作原理

   CD4013是一雙D觸發器,由兩個相同的、相互獨立的數據型觸發器構成。每個觸發器有獨立的數據、置位、復位、時鐘輸入和Q及Q輸出,此器件可用作移位寄存器,且通過將Q輸出連接到數據輸入,可用作計算器和觸發器。在時鐘上升沿觸發時,加在D輸入端的邏輯電平傳送到Q輸出端。置位和復位與時鐘無關,而分別由置位或復位線上的高電平完成。

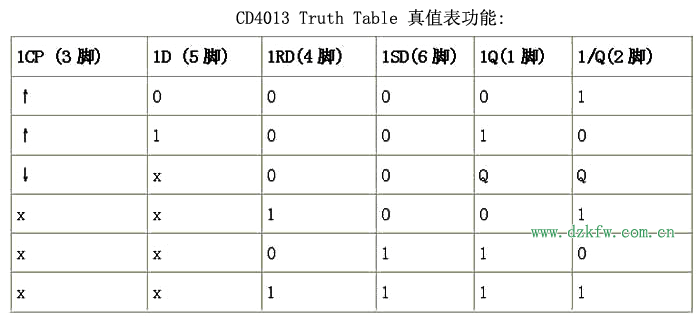

CD4013 Truth Table 真值表
  本電路利用雙D觸發器4013中的一個D觸發器,接成R-S觸發器形式。

  接通電源后,R7,C3組成的微分電路產生一個高電平微分脈沖加到IC1的1RD端,強制電路復位,1Q端輸出低電平,送到三極管V4的基極,也為低電平,V4截止,發光二極管D1不發光。

   當用打火機燒熱敏電阻R2后(燒的時間不能太長,否則容易燒壞熱敏電阻),R2的阻值突然變小,呈現低電阻狀態,三極管V1導通,產生的高電平脈沖送到4013的1SD端,使1Q端翻轉變為高電平,送到三極管V4的基極,也為高電平,V4導通,發光二極管D1發光,這一過程相當于用火柴點亮蠟燭,此時即使打火機離開熱敏電阻R2后,也不會使電路狀態發生改變,發光二極管D1維持發光。

  當用嘴吹駐極體話筒M1時,駐極體話筒M1輸出的音頻信號經過C2送到V2的基極,觸發V2導通。因R5的阻值比較大,故V2的集電極電位降得很低,PNP型三極管V3的基極電位也就很低,從而V3導通,高電平脈沖送到觸發器1RD端。觸發器復位,1Q端由高電平變為低電平,V4截止,發光二極管D1熄滅,實現“風吹火熄”的仿真效果。

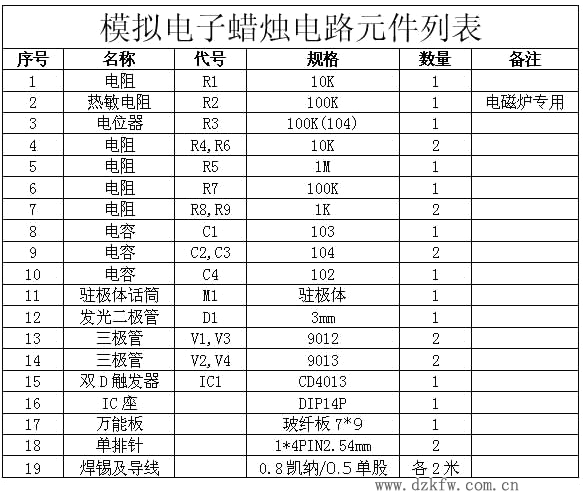

模擬電子蠟燭元件清單

模擬電子蠟燭電路元件列表
