自動增益控制電路習慣上稱為AGC.對于接收機來說,收到的外來信號場強并非恒定不變,為了保證接收機終端得到相同的電壓,通常采用改變放大器增益來實現.AGC電路就能夠在信號場強變化情況下,保證接收機的輸出電壓基本不變.

AGC電路的作用是,當輸出信號電壓變化很大時,保持接收機輸出電壓幾乎不變.圖10-25是一個典型的具有AGC的接收機方框圖.其中,高頻放大器和中頻放大器是直接受控的增益可控的放大器.高頻放大器和中頻放大器是AGC控制環路的對象.檢波器,低通濾波器和直流放大器組成反饋控制器.

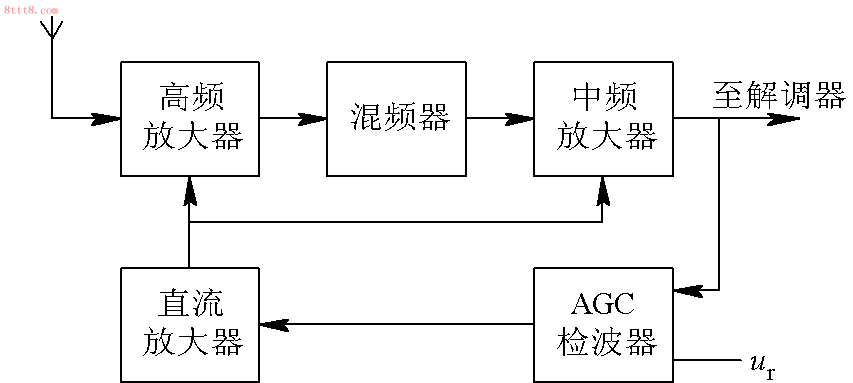

圖10-25 具有AGC電路的接收機組成框圖

一、 AGC電路的工作原理��
　　設輸入信號振幅為Ui,輸出信號振幅為Uo,可控增益放大器增益為Kv(uc),它是控制電壓uc的函數,則有
(10-48)

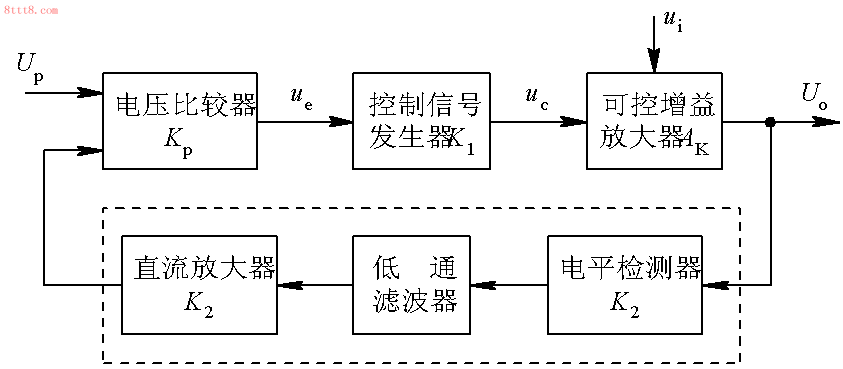

圖10-26 自動增益控制電路框圖

二、自動增益控制電路��
根據輸入信號的類型、特點以及對控制的要求

,AGC電路主要有以下幾種類型。��
1．簡單AGC電路��
在簡單AGC電路里,參考電平Ur＝0。這樣,只要輸入信號振幅Ui增加<,AGC的作用就會使增益Kv減小,從而使輸出信號振幅Uo減小。圖10-4為簡單AGC的特性曲線。
(10-49)

mi為AGC電路限定的輸入信號振幅最大值與最小值之比（輸入動態范圍）,即
(10-50）

AGC電路的分類
AGC電路就其工作特性來說可分為簡單AGC和延遲AGC兩大類
簡單AGC電路是只要接收機有外來信號輸入,中頻放大器有信號輸出,AGC電路就立刻工作,產生誤差控制電壓Ue控制可控增益放大器.即相當于比較電壓UR=0情況.

2．延遲AGC電路��
　　在延遲AGC電路里有一個起控門限,即比較器參考電壓Ur,它對應的輸入信號振幅Uimin。

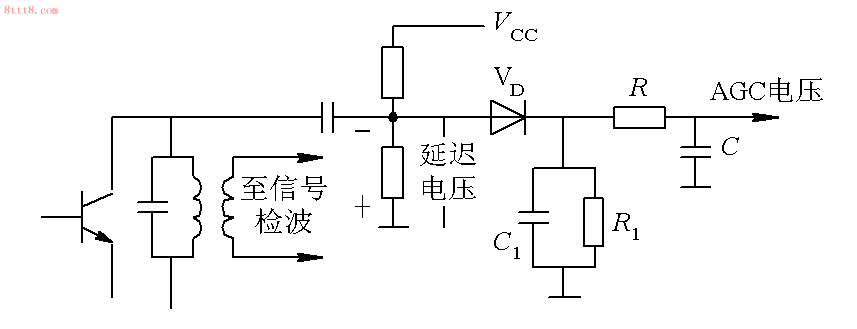

圖10―28 延遲AGC電路

3.前置AGC、后置AGC與基帶AGC��
前置AGC是指AGC處于解調以前,由高頻（或中頻）信號中提取檢測信號,通過檢波和直流放大,控制高頻（或中頻）放大器的增益。
后置AGC是從解調后提取檢測信號來控制高頻（或中頻）放大器的增益。
基帶AGC是整個AGC電路均在解調后的基帶進行處理。

三、www.8ttt8.com 自動增益控制電路AGC的性能指標��
1．動態范圍��
AGC電路是利用

電壓誤差信號去消除輸出信號振幅與要求

輸出信號振幅之間電壓誤差的自動控制電路。
2．響應時間��
AGC電路是通過對可控增益放大器增益的控制來實現對輸出信號振幅變化的限制,而增益變化又取決于輸入信號振幅的變化,所以要求

AGC電路的反應既要能跟得上輸入信號振幅的變化速度,又不會出現反調制現象,這就是響應時間特性。
