調頻無線話筒制作

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2008-10-31
   本文介紹的調頻無線話筒具有工作穩定、聲音清晰、簡單易制、功耗較小的特點。發射半徑大于20m,使用一節5號電池,能連續工作較長時間。

一、電路工作原理
    調頻無線話筒整機電路如圖1所示,雖然電路十分簡潔,僅用了10個元器件,但仍包括了音頻電路和高頻電路兩部分。
1.音頻接收放大電路。
    由駐極體話筒BM、負載電阻R1和耦合電容C1等組成,其功能是拾取聲音轉換為電信號并進行音頻放大。駐極體話筒內部有一個場效應管作信號放大,因此拾音靈敏度較高,輸出音頻信號較大。聲音信號引起的駐極體話筒內部場效應管漏極電流的變化,通過負載電阻R1得到相應的電壓信號,經耦合電容C1輸出至高頻振蕩電路。
2.高頻振蕩調制電路。
    由晶體管VT1和VT2、電阻R2、電感L、電容C2和C3等組成,其功能是產生高頻載波并進行調制發射。L與C2構成LC諧振回路,該回路具有選頻作用,兩個晶體管VT1、VT2的集電極與基極互相交叉連接,并與L、C2選頻回路組成高頻振蕩器。經C1耦合過來的音頻信號加在VT1集電極(也就是VT2基極),對高頻振蕩信號進行頻率調制,調制后的調頻信號經C3耦合至天線輻射出去。發射頻率取決于LC諧振回路諧振頻率,調節L或C2的大小即可改變發射頻率。
調頻無線話筒電路圖

二、元器件選擇與自制
    選頻回路中的電感L需自行繞制,如圖2所示,用直徑0.5mm的漆包線,在直徑5mm左右的骨架上繞制5圈,抽去骨架成為空心線圈,并適當拉長即可。

    晶體管VT1、VT2選用9018或其他fT≥700 MHz的NPN型超高頻管。C2、C3選用高頻瓷介電容器。其他元器件無特殊要求。

三、制作
   可按以下步驟進行制作:

  1. 制作電路板。
        整機電路安裝在一塊15mm x 55mm的小電路板上,如圖3所示,用單面敷銅板制成,元器件可直接焊接在電路板銅箔面,因此電路板上不必鉆孔。

  2. 安裝元器件
         各器件在電路板上的位置如圖3所標示 按圖將除駐極體話筒外的各元器件焊入電路板銅箔面的相應位置。安裝焊接時,應注意控制元器件的高度,晶體管引腳可剪短,阻容元件采用臥式安裝,元器件在電路板上的安裝高度不應超過10mm。
  3. 安裝駐極體話筒。

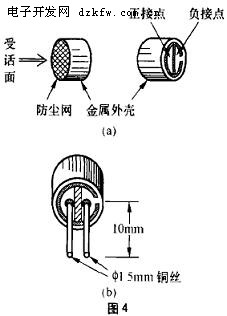

        駐極體話筒如圖4所示,上面有防塵網的一面是受話面。話筒底部有兩個接點:與金屬外殼相連的是負接點,使用中應接地或接電源;四周懸空的是正接點,接信號端。制作時,用兩截直徑1.5mm、長10 mm左右的粗銅絲,焊牢在話筒底部的兩個接點上(見圖4b),既是引線,又作支架。然后將其焊入電路板左端相應位置,話筒的受話面應指向左端,井與電路板平面平行,如圖5左側所示。

  4. 安裝天線。
        本機采用一截40~50cm長的軟導線作為天線,將軟導線的一端焊入電路板右端相應位置,并在靠近電路板處打一個結(電路板裝入機殼后可防止天線被拉脫),另一端懸空,如圖5右側所示。

  5. 制作機殼。
        雙管調頻無線話筒的外殼可用一只長方形塑料小電筒改制,如圖6所示,將塑料小電簡外殼內下面一半的電池彈簧和小電珠除去,保留上面一半的電池彈簧和開關。在小電筒頭部原小電珠發光的開口處,粘上一片塑料片,并在其上鉆一個受話孔。在小電筒尾部鉆一個小孔作為天線引出孔。


    調頻無線話筒組裝完成后.必須經過調試才能正常使用。調試分兩步進行:

  1. 首先檢測電路是否起振
         調試時,如圖7所示,將萬用表置“直流10V”擋,去測量電阻R2上的壓降,這時,如用一短路線將振蕩線圈L短路,萬用表表針應有明顯擺動,說明電路已起振。如電路不起振.應檢查:電路板有無虛焊,兩晶體管放大倍數是否一致,C2等元件是否完好等等,必要時可適當調節R2的阻值太小使電路起振。

  2. 調整發射頻率
        加圖8所示,用一調頻收音機接收無線話筒的信號,通過調節振蕩線圈L的匝間距離,使發射頻率落在88~108 MHz的調頻頻段內,如欲提高發射頻率,應增大L1的匝間距離;如欲降低發射頻率,應縮小L的匝間距離。應注意使調頻收音機能在無廣播電臺處接收到無線話筒的信號.這樣可避開廣播電臺的干擾。

  3. 調節駐極體話筒工作電流
        邊對著無線話筒講話.邊適當調節R1的阻值.使調頻收音機接收到的聲音清晰度最好。

    調頻無線語簡調整完畢后.將電路板放入外殼內的下部,電路板上的駐極體話筒正對著外殼頭部的受話孔,天線則從外殼尾部的小孔中穿出,用導線將電池彈簧和開關接入電路板,在外殼內上部裝入一節5號電池,蓋上外殼蓋,這個調頻無線話筒便制作完成可以實用了。整機結構如圖9所示。
