uA741運放內部電路分析

作者:佚名    文章來源:網絡    點擊數:    更新時間:2024/2/5

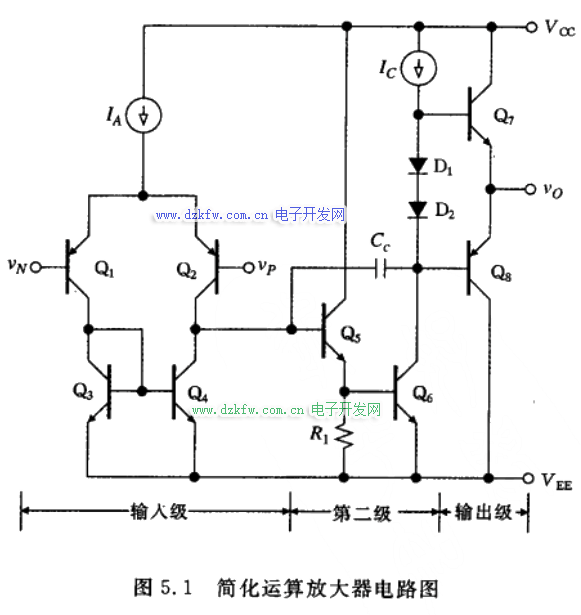

1、首先看一個一個運放的內部的簡圖,下圖為741運放的簡化圖,分為輸入級,達林頓放大級,輸出級。

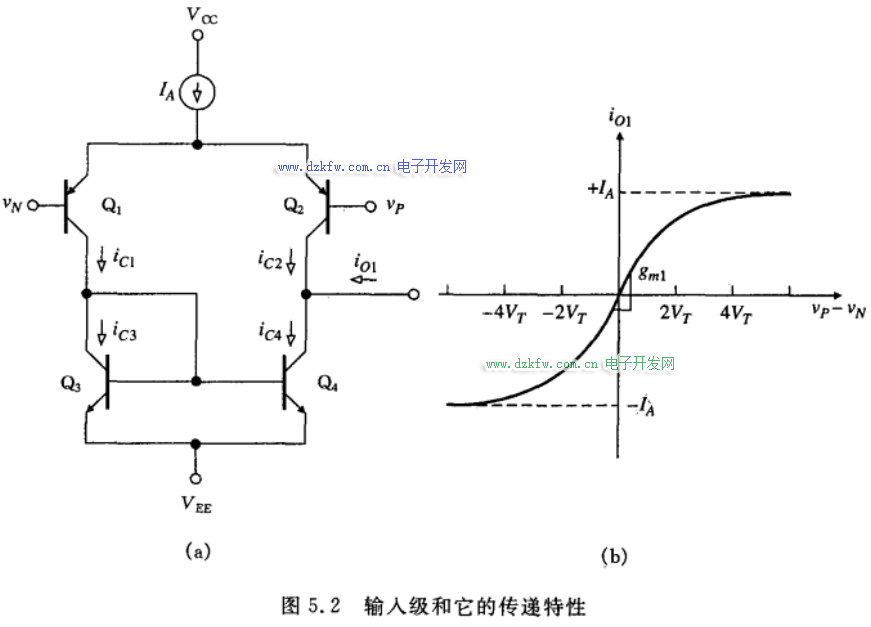

輸入級:



重要的關系式:ic1=ic3=ic4,得出:io=ic4-ic2 即 io=ic1-ic2,又有ic1+ic2=IA,

又根據三極管的飽和電壓和熱電流VT的關系得出:ic = Is * exp ( Veb / VT )

所以ic1 / ic2 = exp [ (Vn-Vp) / VT ] 聯立上面的幾個關系式得出

io=IA*Tanh[ (Vn-Vp) / 2VT ]

這樣也從上面的io輸出可以看出當Vn=Vp的時候,理論上來是io應該是0的,

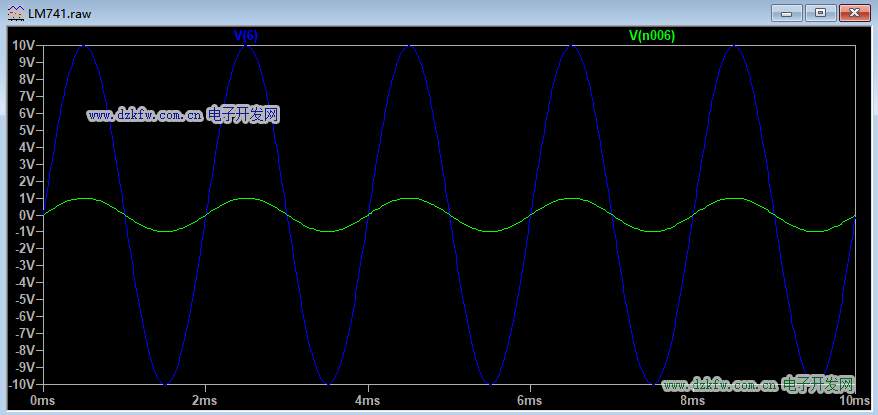

2、下面是一個741運放的內部原理圖,輸入500hz的正弦波,放大倍數為10倍(1+9k/1k),輸出幅度為10v的500hz正弦波。





3、注意到運放內部電路都有一個頻率補償電容,上圖中就是C1,30p,這個電容就是補償運放零點的,如果不加這個電容那么就會產生一個零點。

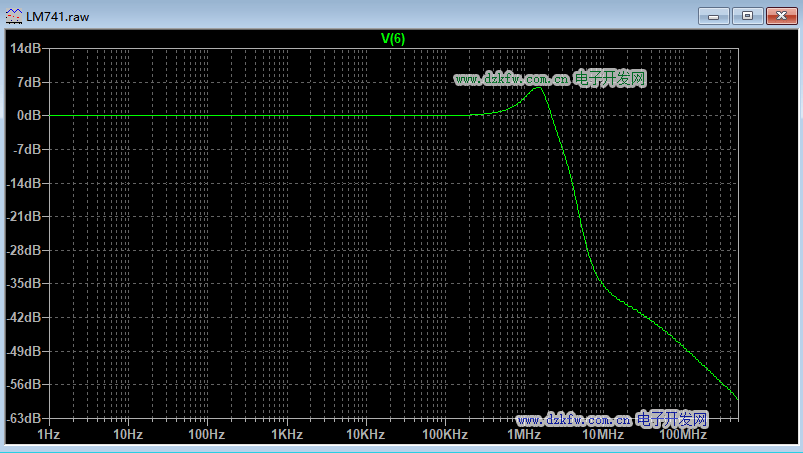

如下圖所示:

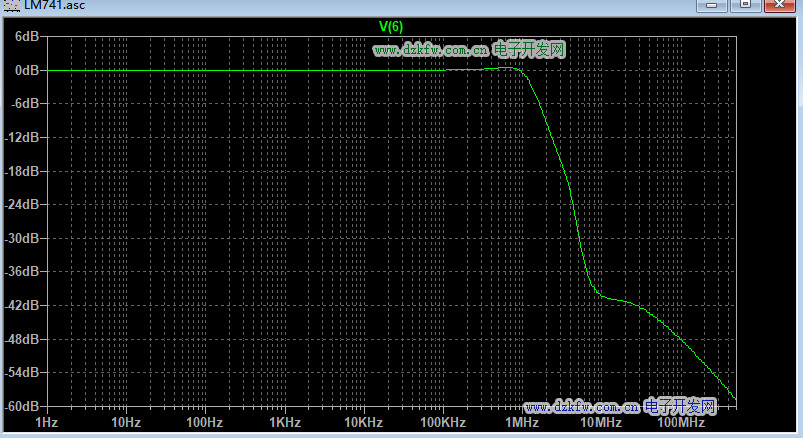

加上這個30p電容后



Tags:uA741,運算放大器,放大電路
