如何用萬用表測量IGBT功率模塊_萬用表測量模塊的方法

作者:佚名    文章來源:網絡    點擊數:    更新時間:2023/11/21

(1)IGBT的基本結構絕緣柵雙極型晶體管(Insulated Gate Bipolar Transistor,IGBT)是功率場效應管與雙極型(PNP或NPN)管復合后的一種新型復合型器件。

其圖形符號如圖11-1所示。IGBT基本結構如圖11-1 ( a)所示,是由柵極G、發射極C、集電極E組成的三端口電壓控制器件,常用N溝道IGBT內部結構簡化等器件,常用N溝道IGBT內部結構簡化等效電路如圖11-1 (b)所示。IGBT的封裝與普通雙極型大功率三極管相同,有多種封裝形式,如圖11-2所示。

IGBT基本結構

多種封裝形式的IGBT

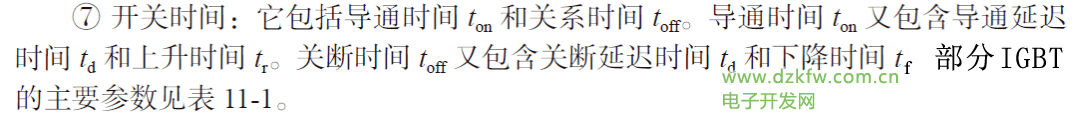

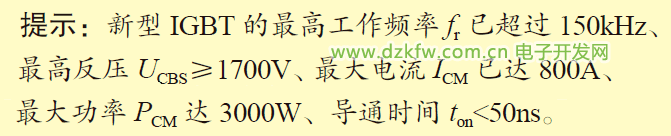

(2)IGBT的主要參數

①最大集電極電流Icm:表征IGBT的電流容量,分為直流條件下的I和1ms脈沖條件下的Icp

②集電極-發射極最高電壓UCES:表征IGBT集電極-發射極的耐壓能力。目前IGBT耐壓等級有600V、1000V、1200V、1400V、1700V、3300V。

③柵極-發射極擊穿電壓UGEM:表征IGBT柵極-發射極之間能承受的最高電壓,其值一般為±20V。

④柵極-發射極開啟電壓Uge( th):指IGBT器件在一定的集電極-發射放電壓 Uce下,流過一定的集電極電流Ic時的最小開柵電壓。當柵源電壓等于開啟電壓Uge( th ).時,IGBT開始導通。

⑤輸入電容Cies:指IGBT在一定的集電極-發射極電壓Uce和柵極-發射極電壓Uge=0下,柵極-發射極之間的電容,表征柵極驅動瞬態電流特征。

⑥集電極最大功耗Pcm:表征IGBT最大允許功能。

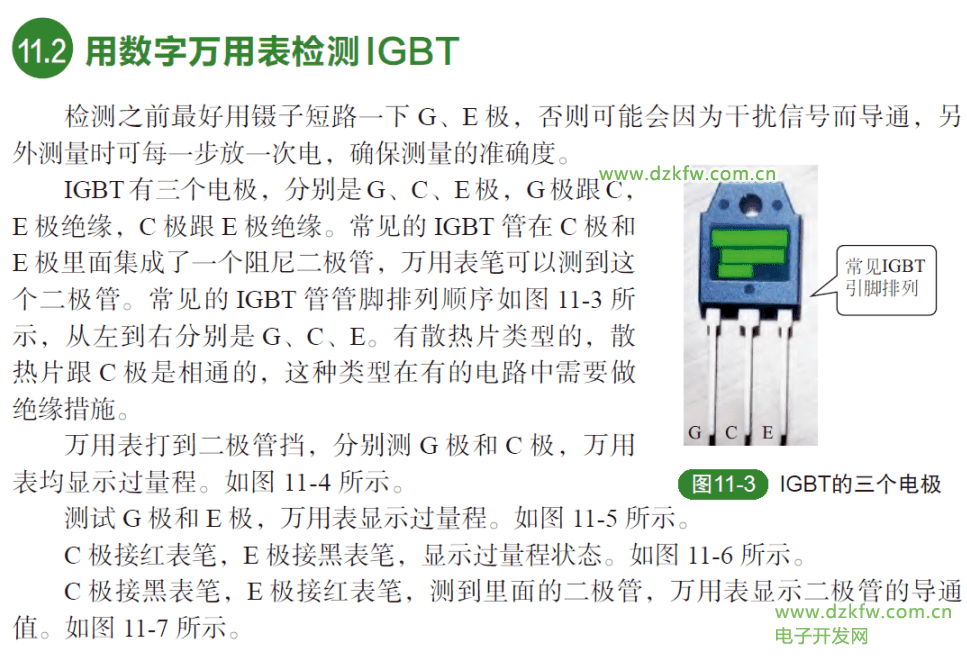

用數字萬用表檢測IGBT模塊

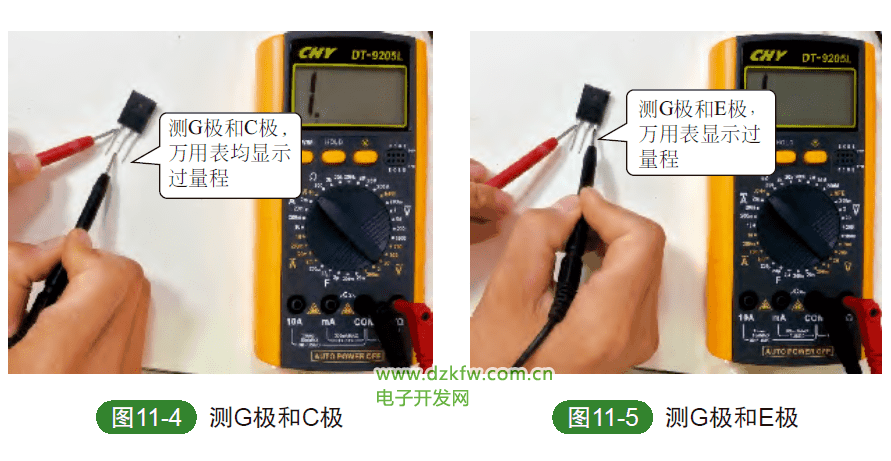

萬用表測量IGBT模塊

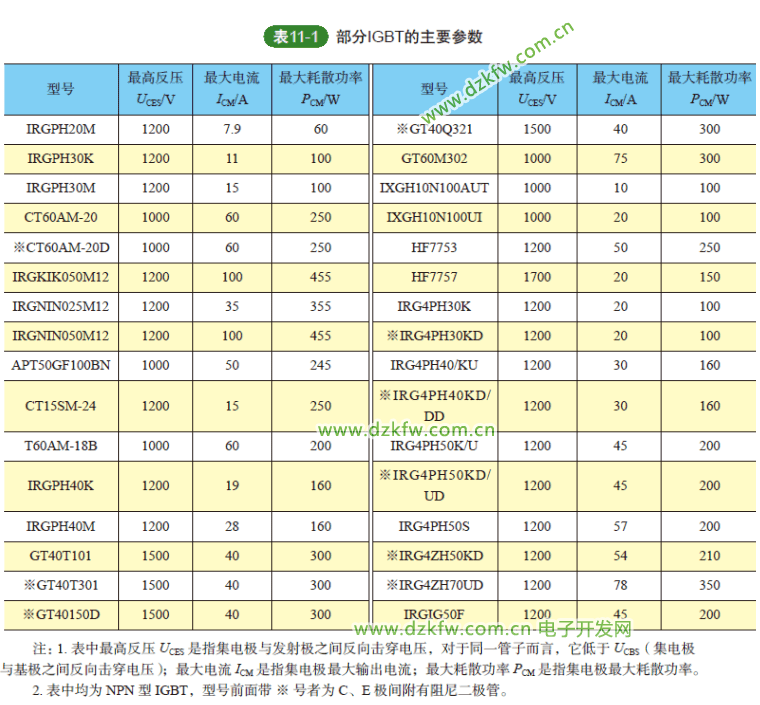

IGBT的參數類型

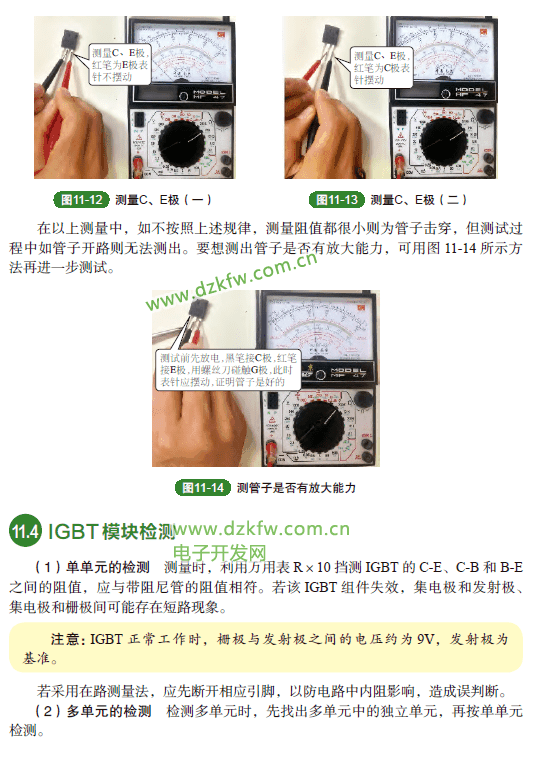

如何測量IGBT模塊

如何測量IGBT模塊
