接地電阻測量原理與測量方法

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2022-11-27
一、什么是接地電阻?
  接地電阻便是電流由接地裝置流入大地再經大地流向另一接地體或向遠處分散所遇到的電阻,它包含接地線和接地體自身的電阻、接地體與大地的電阻之間的觸摸電阻以及兩接地體之間大地的電阻或接地體到無限遠處的大地電阻。接地電阻巨細直接表現了電氣裝置與“地”觸摸的杰出程度,也反映了接地網的規劃。在單點接地系統、干擾性強等條件下,可以采用打輔佐地極的丈量方式進行丈量。接地電阻首要分以下三種。
  1.維護接地:電氣設備的金屬外殼,混凝土、電桿等,因?yàn)榻^緣損壞有或許帶電,為了避免這種情況危及人身安全而設的接地。
  2.防靜電接地:避免靜電風險影響而將易燃油、天然氣儲藏罐和管道、電子設備等的接地。
  3.防雷接地:為了將雷電引進地下,將防雷設備(避雷針等)的接地端與大地相連,以消除雷電過電壓對電氣設備、人身產業的危害的接地,也稱過電壓維護接地。

二、接地電阻丈量的幾種辦法
1. 兩線法
條件:必須有已知接地杰出的地,如PEN等,所丈量的成果是被測地和已知地的電阻和。假設已知地遠小于被測地的電阻,丈量成果可以作為被測地的成果。
適用于:樓群稠密或水泥地等密封無法打地樁的區域!
接線:E+ES接到被測地,H+S接到已知地。

2. 三線法
條件:必須有兩個接地棒:一個輔佐地和一個探測電極。各個接地電極間的間隔不小于20米。原理是在輔佐地和被測地之間加上電流,丈量被測地和探測電極間的電壓降,丈量成果包含丈量電纜自身的電阻。
適用于:地基接地,建筑工地接地和防雷接地!
接線:S接探測電極,H接輔佐地,E和ES銜接后接被測地。

3. 四線法
基本上同三線法,在低接地電阻丈量和消除丈量電纜電阻對丈量成果的影響時替換三線法。丈量時E和ES必須單獨直接銜接到被測地。該辦法是所有接地電阻丈量辦法中正確度最高的。

4. 單鉗丈量
丈量多點接地中的每個接地址的接地電阻,而且不能斷開接地銜接避免發生風險。
適用于:多點接地,不能斷開銜接,丈量每個接地址的電阻。
接線:用電流鉗監測被測接地址上的電流。

5. 雙鉗法
條件:多點接地,不打輔佐地樁,丈量單個接地!
接線:運用廠商指定的電流鉗接到相應的插口上,將兩鉗卡在接地導體上,兩鉗間的間隔要大于0.25米。

三、接地電阻測試儀運用辦法
1、運用接地電阻測試儀準備工作
①熟讀接地電阻丈量?jī)x的運用說明書,應全面了解儀器的結構、性能及運用辦法。
②備齊丈量時所必須的工具及悉數儀器附件,并將儀器和接地探針擦洗潔凈,特別是接地探針,一定要將其外表影響導電才能的污垢及銹漬整理潔凈!
③將接地干線與接地體的銜接點或接地干線上所有接地支線的銜接點斷開,使接地體脫離任何銜接聯系成為獨立體。

2、運用接地電阻測試儀丈量步驟
(1)、將兩個接地探針沿接地體輻射方向別離刺進距接地體20m、40m的地下,刺進深度為400mm,如下圖所示。

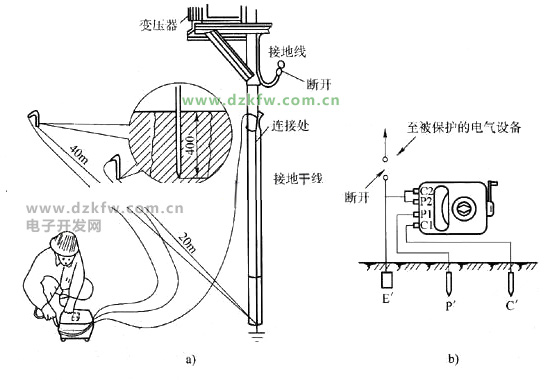

接地電阻測試運用圖解:a)實際操作 b)等效原理
(2)、將接地電阻丈量?jī)x平放于接地體附近,并進行接線,接線辦法如下:
①用最短的專用導線將接地體與接地丈量?jī)x的接線端“E1”(三端鈕的丈量?jī)x)或與C2、”短接后的公共端(四端鈕的丈量?jī)x)相連。
②用最長的專用導線將距接地體40m的丈量探針(電流探針)與丈量?jī)x的接線鈕“C1”相連!
③用余下的長度居中的專用導線將距接地體⒛m的丈量探針(電位探針)與丈量?jī)x的接線端“P1”相連。
(3)將丈量?jī)x水平放置后,查看檢流計的指針是否指向中心線,不然調理“零位調整器”使丈量?jī)x指針指向中心線。
(4)將“倍率標度”(或稱粗調旋鈕)置于最大倍數,并慢慢地滾動發電機轉柄(指針開始偏移),一起旋動“丈量標度盤”(或稱細調旋鈕)使檢流計指針指向中心線!
(5)當檢流計的指針接近于平衡時(指針近于中心線)加速搖擺轉柄,使其轉速到達120r/min以上,一起調整“丈量標度盤”,使指針指向中心線。
(6)若“丈量標度盤”的讀數過。ㄐ∮1)不易讀精確時,說明倍率標度倍數過大。此時應將“倍率標度”置于較小的倍數,從頭調整“丈量標度盤”使指針指向中心線上并讀出精確讀數!
(7)核算丈量成果,即R地=“倍率標度”讀數ד丈量標度盤”讀數。
