1、直流電流測量電路工作原理

指針式萬用表的主要元件是一只磁電系電流表，通常稱為表頭。但一只表頭只能測量小于它的靈敏度的電流。為了擴大被測電流的量程，就需要給它并上分流電阻，使流過表頭的電流為被測電流的一部分從而擴大量程。為了在測量大小不同電流時得到一定的精確度，電流表都是設計成多檔量程的。

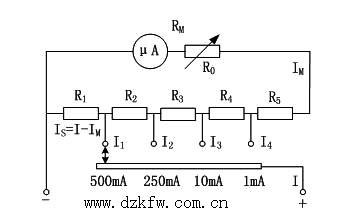

應用最多的是閉路抽頭式分流電路，其電路如圖1所示。圖中R₁～R₅統稱為總分流電阻R_S，實際產品中，為了便于調整和成批生產，總分流電阻R_S大多采用較大的整數千歐的阻值，表頭上再串聯一只可變線繞電阻R₀，當表頭參數有變化時仍可以得到補償并方便調整。

           圖1 直流電流測量電路

2、直流電壓測量電路工作原理

 根據歐姆定律U=IR，則一只靈敏度為I、內阻為R的電流表，本身就是一只量程為U的電壓表，如一只100μA的電流表，它的內阻為1.5KΩ，能用來測量的電壓量程為0.15V, 顯然是不實用的，但是我們可以給它串接一只電阻，來擴大它的量程范圍。如串接一只8.5 KΩ的電阻，量程就可擴展為1V，這時該電壓表的內阻為10KΩ。這就引出直流電壓靈敏度這一概念了；針對該例，這只電壓表測量每伏直流電壓時需要10KΩ內阻，即：10KΩ／V。有了電壓靈敏度就個概念，就可以很方便的將電壓表各檔的內阻計算出來。同時，直流電壓靈敏度越高，測量直流電壓時分去的電流越小，測量結果越準確。

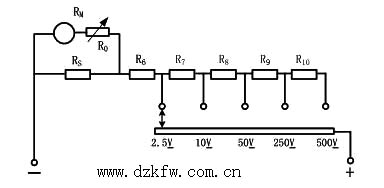

直流電壓測量電路如圖2所示。圖中R_S為直流電流檔的分流電阻，R₆～R₁₀為各電壓測量檔的降壓電阻。
