帶寬、采樣率、存儲深度是示波器的三大關鍵指標。

一、帶寬

帶寬是示波器最核心的參數，也是檔次級的一個參數。簡單的定義是：示波器測得正弦波的幅度不低于真實正弦波信號3dB 的幅度時的最高頻率。

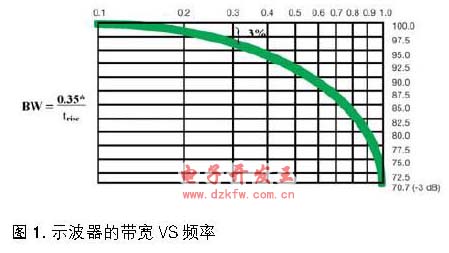

如圖1，是 一個理想的示波器帶寬和幅度測量誤差的曲線圖。從圖1可以看出，當被測正弦波的頻率等于示波器的帶寬(示波器的放大器的響應是一階高斯型)時，幅度測量誤差大約30%。如果想測量正弦波的幅度誤差只有3%，被測正弦波的頻率要比示波器的帶寬要低很多(大約是示波器的帶寬的0.3倍)。由于大多數信號是比正弦波復雜的多，使用示波器測量信號的通用法則是（5倍法則）:示波器的帶寬是被測信號的頻率的5倍，即示波器必須至少能夠捕獲五次諧波才能避免畫面失真。如入門級的示波器帶寬一般是100Mhz，它們可以準確地測量 20MHz 以內的正弦波信號。

二、通道數

根據需求，一般示波器有雙通道和四通道兩種。對于總線測試，一般通道數要求較多，可采用工控機加信號采集板卡實現。通道參數主要涉及成本問題，通道數增加勢必帶來成本提升。

三、刷新頻率

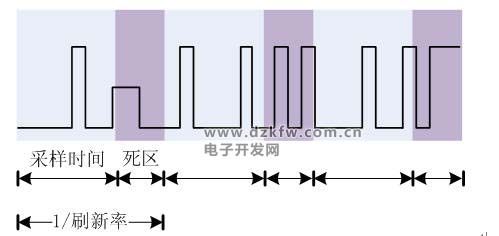

波形刷新率是示波器的一項重要指標，它和采樣率一起直接體現了示波器抓取波形細節的能力，如果刷新頻率慢，會導致捕獲低概率異常信號的能力差。目前市場上主流示波器均超過10000wfms/s（典型值）。示波器每次采集的模式如下圖2所示。

采集一次波形的時間分為兩個部分。前面的時間為采樣時間，受采樣率和存儲深度的影響；后面的時間為死區時間，用于處理器計算波形數據、顯示、測量等等。兩個部分共同決定了刷新率，所以對于長存儲示波器必然比短存儲示波器的刷新率要低，也說明了為了追求高刷新率，RUN時候的存儲深度變低。

當波形落在采樣時間里時，示波器可以在合適的設置下觸發到邊沿，也就是我們平時看到的穩定觸發，如果波形落在采樣時間內，則示波器無法顯示。所以考慮采用兩個脈沖的方式，觀察示波器觸發來計算刷新率。

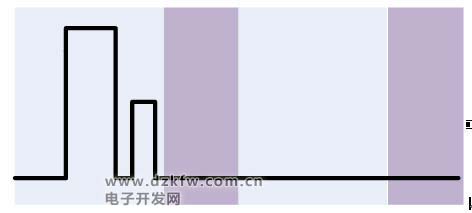

如上圖3所示，當兩個脈沖同時顯示在一個采樣時間內時，示波器可以在第一個上升沿穩定觸發，第二個邊沿同樣被采集到，可能顯示在屏幕上，也可能顯示在屏幕外。

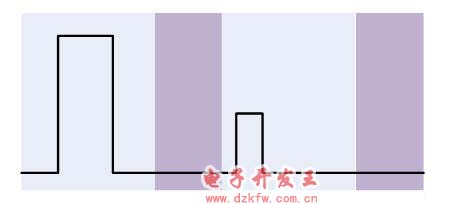

當?shù)诙�個脈沖延遲到死區時，示波器同樣可以在第一個上升沿穩定觸發，第二個邊沿沒有被采集到，用戶將始終觀察不到這個信號。

當?shù)诙�個脈沖延遲到第二個采樣周期后，示波器將即可以在第一個上升沿觸發，也可以在第二個上升沿觸發，會在示波器的屏幕上兩個波形，且都在觸發位置，通過調整脈沖延時時間直到恰好能夠同時觸發兩個信號可以估算出一個完整采樣周期花費的時間，從而估算出刷新率。

通過以上分析，示波器的刷新率初略估算方法如下：需要一個周期足夠長，脈寬特別短的信號作為測試信號。將通道一設置為脈沖單次Burst，由于脈沖延時受信號周期的限制，所以將信號的周期設置為5ms（意思是默認測試的機器刷新率超過200wfms/s），幅度1Vpp，脈寬設置為5us。將通道二同樣設置為脈沖單詞Burst，周期為5ms，幅度1Vpp，為了便于觀察將脈寬設置為15us。將示波器的模式設置為“Normal”。將信號源的兩路信號同時接到示波器的一個輸入端。手動觸發信號源調整信號源的脈沖延時，直至示波器可以在同一次中觸發兩個沿。此時記錄下脈沖延時，其倒數就是大致的當前檔位的波形刷新率。

四、存儲深度和采樣率

存儲深度表示示波器在最高實時采樣率下連續采集并存儲采樣點的能力，通常用采樣點數（pts）表示。最大存儲深度由示波器的存儲器容量決定，增加存儲深度可通過外部存儲器實現，存儲深度越深越利于觀察波形細節。提高示波器的存儲深度可以間接提高示波器的采樣率：當要測量較長時間的波形時，由于存儲深度是固定的，所以只能降低采樣率來達到，但這樣勢必造成波形質量的下降；如果增大存儲深度，則可以以更高的采樣率來測量，以獲取不失真的波形。

通用示波器的采樣率都是帶寬的5倍，比如 200MHz 帶寬的示波器一般的采樣率都是 1G（此時更高的采樣率并不能帶來較大提升），因此這個參數并沒有給用戶太多的選擇。而相反這樣高的采樣率，勢必會對存儲深度這個參數有所要求，1G 的采樣率，即使只看 5ms 波形，也要求有 5M 的存儲深度，否則示波器的采樣率就會下降。
