傳統的使用習慣上，示波器的接地方式就是那根長長的接地夾線。這種接地方式，確實是一種簡單方便的接地方式，但是卻并不是一種嚴謹?shù)摹��?zhǔn)確的接地方式。

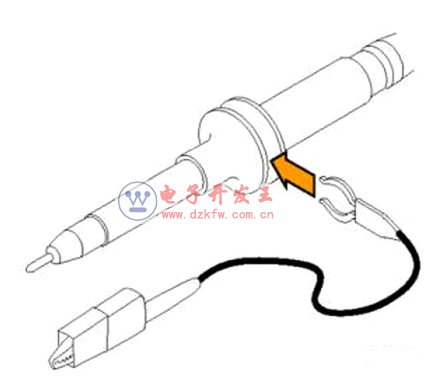

圖1 接地夾線示意圖
由于地夾線比較長，其會形成一個寄生電感Lgnd，隨著夾線的增長，這個電感也會增大，而這個回路電感會和示波器探頭的輸入電容Cin產生諧振。這就導致示波器的幅頻特性變得不平坦，導致測量不準確。下圖為使用接地夾時的等效電路。

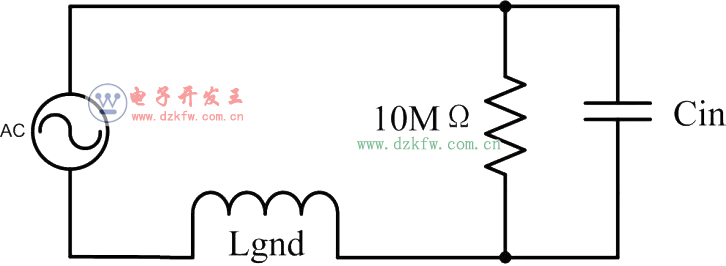

圖2 接地夾線等效電路圖
下圖為用該等效電路仿真出的頻譜特性曲線：

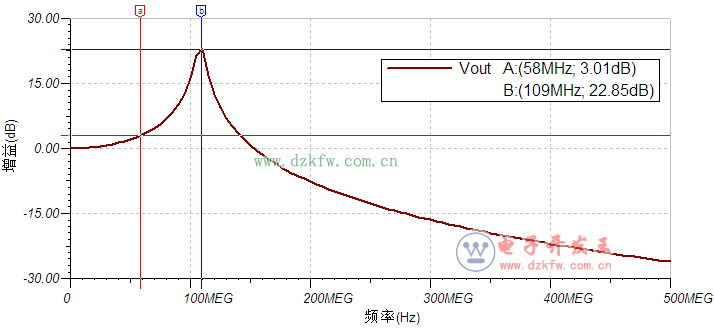

圖3 頻譜特性曲線圖
可以看出，在60MHz以上的頻率，幅度已經產生了超過3dB的過沖，而到達100M左右時，過沖到最大幅度。所以如果采用地夾，測量超過60MHz的信號就會產生比較大的失真。正確的方式應該是采用接地彈簧。接地彈簧具有非常小的電感，可以大大提升探頭的帶寬。

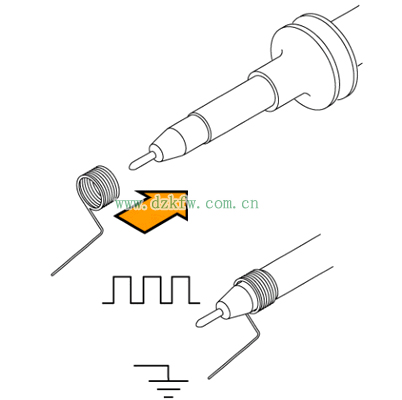

圖4 接地彈簧示意圖
