RS觸發器的電路結構

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-12-14

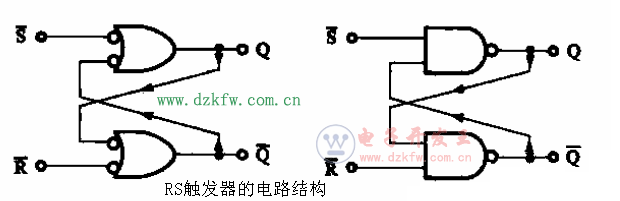

所示為RS觸發器的電路結構,它可以是由兩個門電路構成的,兩個與非門或由兩個異或
 門構成。R為復位端( REST).S為置位端(SET),輸出Q和Q相反.這種觸發器是非同步觸發器。
RS觸發器的電路結構
