RS觸發器的工作原理圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-12-14

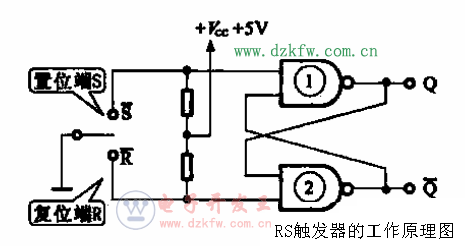

所示是表示RS觸發器的工作原理圖,當開關既不在S端,也不在R端時,觸發器的輸出端
 是不確定的。當開關置向一側時,就決定了觸發器的輸出。例如當開關置于S端時,S端為低電平(地).
 R端則為高電平,與非門①的輸入為低電平.與非門②的輸入為高電平。這樣就使觸發器的Q端輸出為
 高電平,Q端的輸出為低電平。
     如果輸入開關置于R端,則觸發器會反轉,Q端變成低電平,Q端變成高電平。
     一  一
     從而可見,輸入端R、S既不可能同時為高電平,也不可能同時為低電平,只有兩種狀況,其中
 一個為高電平,另一個為低電平,則觸發器Q和Q兩端也必然出狀態相反的信號。

RS觸發器的工作原理圖
