一、限幅電路
圖一是二極管限幅電路，電路是并聯單向限同上電路，電路是串聯單向限幅電路；電路（C)是雙向限幅電路，三種電路的工作原理相同，現以電路（C）說明：分析電路原理時認為二極管的正向電阻Rf為零反向電阻Rr為無限大，當Ui>E1時，D1導通，則Uo=E1；反之，當Ui<E2時，D2導通，則Uo=-E2;而當E2〈Ui<E1時，D1和D2截止，Uo隨Ui而改變，故輸出波如圖（C）所示。
按式R=來選限流電阻。例如設二極管D的Rf=200歐及Rr=500千歐，可算得R≈10千歐，E1、E2可按要求限幅電平來選取，但要考慮二極管的正向壓降（硅管約為0.6伏，鍺管約為-0.3伏）的影響。

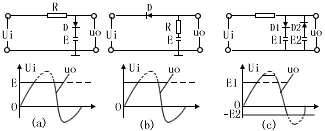

圖一、二極管限幅電路

二、箝位電路
箝位的作用是使信號的起始電平固定在某個數值上，以圖二說明：當電路輸入一矩形波信號Ui。若無D時，Ui中的直流分量U被C隔開，只有交流分量傳至輸出端，使用輸出信號失去直流分量而改變了起始電平，用了箝位二極管D后，當Ui=E時，D截止，C充電，因時間常數RC很大，所以輸出Uo稍微下降了△U；當Ui突然變至零時，D導通；C經D很快放電，輸出從-△U很快趨于零，因此輸出信號被D箝位于零起始電平，也可以說，恢復了直流分量。

圖二、二極管箝位電路

箝位電路可以把信號箝位于某一固定電平上，如圖三電路，當輸入U(xiǎn)i=0期間，D截止，Uo=-Eo；而當輸入U(xiǎn)i突變到Um瞬間，電容C相當短路，輸出Uo由-Eo突變至Um，這時D截止，C經R及Eo充電，但充電速度很慢，使Uo隨C充電稍有下降；當Ui從Um下降為零瞬間，Uo也負跳幅值Um，此時D導通，C放電很快，因此輸出信號起始電平箝位于-Eoo同理，電路的輸出信號箝位于Eoo值得注意的是，箝位電路不僅使輸出信號的起始電平箝位于某一電平，而且能使輸出信號的頂部電平箝位于某一數值，電路元件估算公式如下：
 -------------------------------------------------式一
式中：Rf、Rr為二極管正向、反向電阻。箝位電路的電容量為：
C= ---------------------------------------------------------------式二
式中：C’≤Tρ/3Rs+Rf
C”≥100（Tr/R)
其中Tp為輸入脈沖信號持續期，Tr為間歇期，Rs為輸入信號源內阻。要選用正、反電阻相差大的二極管，如要求變化速度快及反向恢復時間短，則選硅二極管如2CK型為宜，若要求箝位靠近零電平，則選鍺二極管2AK型為合適。

圖三、任意電平箝位電路
