智能機大音量電路圖,AW8145和AW8736

作者:佚名    文章來源:本站原創    點擊數:1722    更新時間:2019-02-23

目前市場上大音量的方案主要有兩種:一種是用5V BOOST給D類功放供電來獲得大音量,如5V BOOST給AW8145供電;第二種是采用內置升壓的K類功放。如AW8736.本文主要介紹兩者的差異。
  針對采用5V BOOST給AW8145供電來獲得大音量的應用方案,基于性能優化和方案魯棒性的考慮,建議在功放的兩個輸出端分別對地反接一個肖特基二極管,以降低死區續流電流的影響, 此設計方案僅供大家參考。

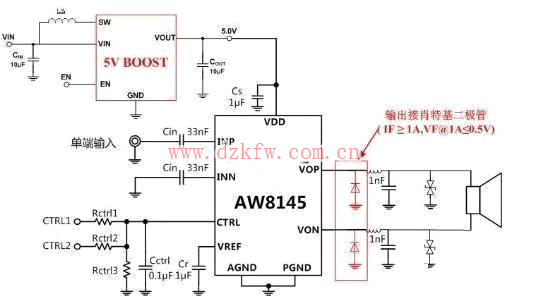

  應用一:5V BOOST 加AW8145應用設計
5V BOOST 加AW8145應用設計電路圖
  對于該大音量的方案艾為已推出單芯片方案:第六代K類音樂功放AW8736,內置升壓電路,為客戶節省外圍用料和減小布板空間。
  AW8736是專為提升智能機音質而開發的一款高效率,超低失真,恒定大音量第六代K類音樂功放。采用新一代電荷泵升壓技術K-Chargepump 架構,效率高達92%,功放整體效率達到75%,大大延長智能機的使用時間;0.02%的超低失真度和獨特的防破音技術帶來高品質的音樂享受,輸出功率不會隨著鋰電池電壓的降低而下降,在手機的整個工作電壓(3.3V-4.35V)內,輸出功率保持恒定,AW8736采用纖小的2mm×2mm FC-16封裝。

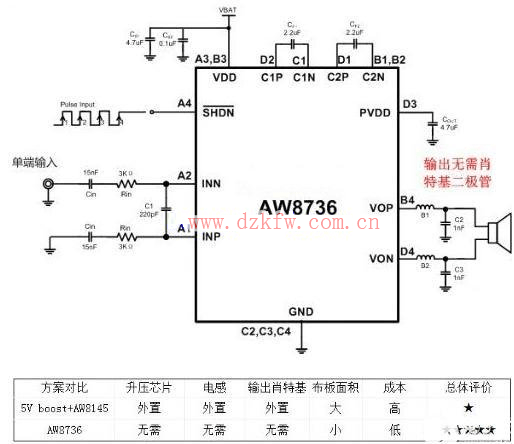

  應用二:AW8736
智能機大音量電路圖,AW8145和AW8736對比


Tags:音頻放大,大音量電路圖
