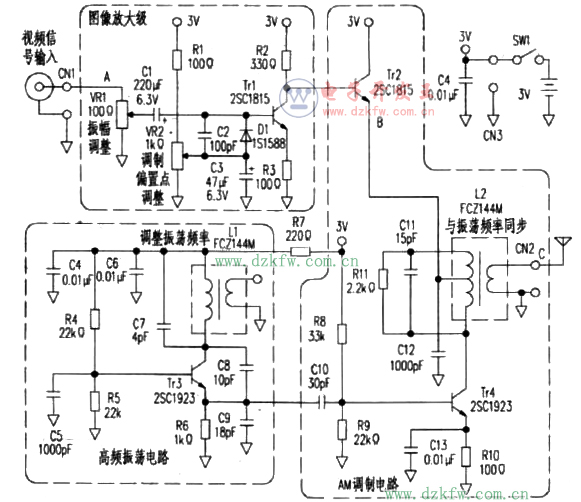

電路如附圖。視頻信號先經過一級反相放大，再經射極跟隨器輸入到AM調制級;發射頻率由LC高頻振蕩器產生后送至AM調制級，最后由天線發射已調制的無線電波。

　　圖像放大級由三極管Tr1構成放大級。視頻信號的振幅在75Ω負荷時約有1VP-P，在3V電　源電壓下，本級增益為R2/R3=3.3(10dB)，帶寬約4MHz。VR1用于調整輸入信號幅度，VR2用于調整調制偏置點。D1為鉗位二極管，作用是在不同亮度的信號中保證取得完整的同步信號。緩沖級由三極管Tr2接成射極跟隨器，其發射極電壓跟隨圖像信號變化，同時也引起Tr4的電壓變化，進行AM調制。高頻振蕩電路由Tr3構成柯?tīng)柈吰澱袷幤鳎�振蕩頻率由電容C7、C8、C9決定，要用溫度補償型的瓷片電容器。電感L1選用成品144MHz磁芯電感。Tr3基極電壓約1.5V，發射極電壓約0.85V，發射極電流約0.85mA，頻率輸出從發射極輸出。AM調制電路如果將AM調制工作安排在高頻振蕩電路中，則由于工作電壓的大幅變化，會引起振蕩頻率變化，故專門另設一緩沖級(Tr4)來完成AM調制。在諧振電路中，L2仍采用成品磁芯電感。本級集電極電流為5.5mA，頻帶寬度約4.5MHz。C12為高頻旁路電容，R11為阻尼電阻。電路調整整機耗電約25mA。調整L1的磁芯可將發射頻率調到所需的頻道(如2頻道)，接收電視機也調諧至2頻道，然后分別調整VR1、VR2、L1及L2，使圖像出現，并調整到質量最佳。
