這是一個由三極管放大電路組成的靈敏度高,功率小的FM發射機,FM Transmitter

關鍵字：FM發射機電路圖

作者：呂民

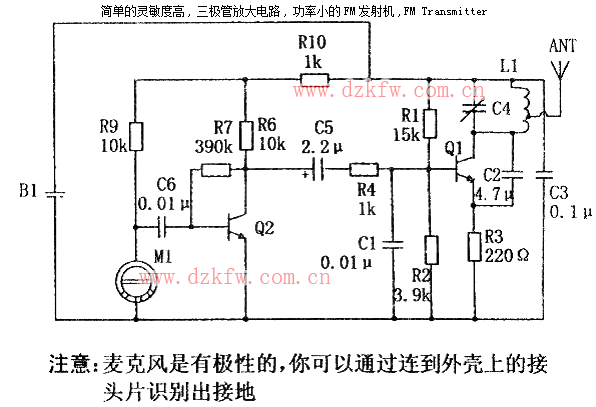

這款FM發射機的射頻(RF)振蕩器部分與一個高靈敏度、寬頻帶音頻放大器和容性麥克風連接，麥克風內部有一個場效應晶體管(Field Effect Transistor，縮寫FET)，用于對RF振蕩器的基極進行調制，如下圖所示。

   晶體管Q1構成一個比較穩定的RF振蕩器，其頻率由線圈L1和調諧電容C4確定。通過設置C4確定期望的工作頻率，在標準的FM廣播頻段，將調諧電路設計為最高產生110MHz的頻率。電容C2通過Q1發射極電路中的電阻R3提供必要的反饋電壓，以維持振蕩條件。電阻R1和R2提供正確工作所需要的發射結偏置電壓，而電容C1則將加到基極的所有射頻信號旁路到地。電容C3為L1和C4構成的儲能電路提供射頻通路，同時阻斷加到Q1的集電極的電源電壓。
　　音頻部分用了一個高靈敏度容性麥克風(Ml)和內建場效應晶體管，并將清楚地拾取語音頻譜范圍內的低電平聲音。Ml在R9上產生的語音電壓經電容C6耦合到音頻放大器晶體管Q2的基極。你將注意到振蕩晶體管Q1的直流偏壓由電阻R1和R2提供。現在，R6上產生的一個信號電壓由無極性電容C5經電阻R4耦合到Q1的基極。Q2的增益由R7和R6的比值控制。直流工作點設置到讓集電極的最大變化范圍為放大后的信號。現在，經放大的語音信號通過少量移動基極部分的直流工作點，對振蕩電路進行FM和AM調制。電阻Rl0對振蕩器和音頻電路去耦合，防止產生反饋和其他不希望的效果。
　　經過正確裝配后，當將接收機正確調諧到發射機頻率時，應該接收到質量清晰的聲音。請注意，可以在晶體管Q1的基極上接一個電容，以降低靈敏度。利用所列元件制成的電路在FM頻帶的高端工作得最好，這是一個不受FM廣播電臺干擾的清晰的點。然而，滿意的性能是在110MHz以上的使用受限頻率范圍內獲得的。由于這是航空通信頻段，所以一定要小心使用。

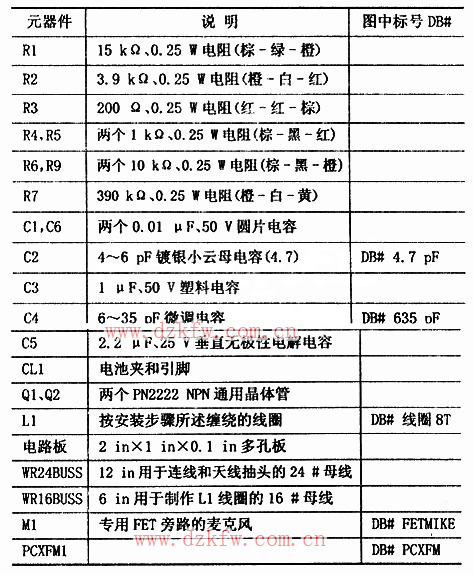

　　不應使用在飛機場附近（元件參數見下表所示）。

1．裝配步驟

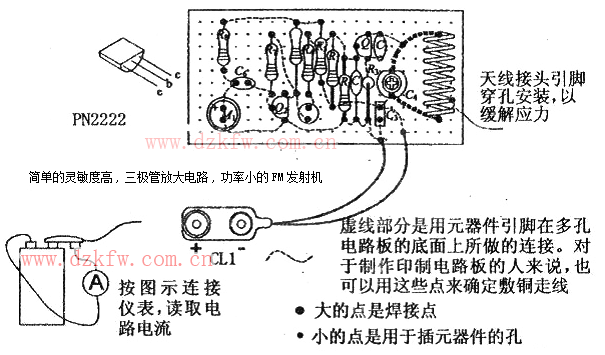

　　按下圖所示裝配電路。
　　 (1)剪一塊長×寬×厚=2in×1in×0.1in的多孔板(1in=2.54cm)。
　　 (2)在8#螺絲刀上緊密地并排纏繞8匝16#母線，制作線圈L1。這樣會制成一個內徑近似為0.135in的8匝線圈。將其插入適當?shù)目字校�并按圖示進行焊接。
　　 (3)將微調電容C4插入圖中所示的孔中。你可以把該元件放到PC板的任何一邊。這由你來選擇，你可以根據所需要的最終組裝圖確定。這里給該元件準備了3個孔，其中的兩個孔為電氣相同的點。由于有些微調電容可能有3個引腳，所以這樣的設計是很有必要的。要確保將公共引腳連接到相同的電氣點上，將多余的引腳連接到其他的點。
　　 (4)如果你是利用多孔板來制作的話，建議從左下角開始插元器件。要注意帶有極性符號的電容和所有半導體元器件的極性。按照圖示安裝元器件的引腳，并進行焊接，剪掉多余的導線。盡量用一定數量的引腳或24#母線段作為連線。裝配圖上的虛線表示在安裝板的底面上走線。
　　 (5)連接好電池夾的外部引腳(CL1)。
　　 (6)反復檢查走線和焊點的質量，避免跨接、短路和與其他元件相距太近。如果跨接線是必要的，則需要在引腳上套上絕緣套管，避免任何可能的短路。
　　 (7)在頻段的高端(108MHz或更高)將一臺FM接收機調諧到一個信號很強的電臺上。將音量調高，并將接收機放到距電路25～50ft的地方。
　　 (8)將一塊毫安表與電池引腳串聯。這可以通過拆開電池夾的一個撳鈕，將表連接到空閑的觸點上來實現，如圖3所示。表的讀數應該是5～10mA。從C3的一端開始，用一根短裸線一次接觸一匝線圈。請注意，當你一匝一匝地向前離開C3時，表上指示的電流將會下降或發生變化。
　　 (9)在接有電池的情況下進行跟蹤，用一根絕緣的調諧棒慢慢地轉動C4，直至收音機接收到的大約108MHz的電臺在聲頻反饋中消失或被切換掉。由于該調諧非常敏感，所以第一次發現信號會比較困難。還要注意，調整中有幾個點可能是錯誤的，而且信號很微弱，也不穩定。正確的信號應該比較強、穩定而清晰；并且可以通過傳輸距離的測試來進行驗證。
　　 (10)一旦找到C4的預期設置，就應用頻率值標注出來。
　　 (11)在操作經過驗證之后，最好將電路板封裝到一個帶有電池的塑料盒子中，以便于調諧和操作。


　　2．注意事項
　　使用這類裝置需要的注意的事情之一就是調諧的正確性。可調節電容C4非常靈敏，改變頻率時只需要輕輕地動一點點，因此總是要使用一根調諧棒。如果不熟悉該裝置，非常容易調諧到一個錯誤的信號上。當該裝置靠近監控接收機時，該現象很容易發生。如前所述，如果是已調信號的話，錯誤信號將會微弱、有失真而且不穩定（它經常被誤認為主信號，并歸罪于裝置性能不好），而主信號將會強、穩定而不失真。在將裝置用于期望的應用之前，應該做幾次調諧實驗。
　　還有，只要有可能的話，就應該將裝置用于108～109MHZ頻段內，該頻率位于航空通信的邊緣，高于FM廣播頻段。當發現近似的期望點時，在接收機端進行最后的調諧，得到清楚的信號。在大多數地區，F(xiàn)M廣播頻段的這些“高端”頻率都清楚，允許不間斷使用，而在頻段的低端，頻率從清楚的頻點上改變一點點，就會被強廣播電臺信號所淹沒。如果是在飛機場或飛機航線附近，則不要用到108MHz以上。
　　大多數FM收音機都很容易被略微調失諧，將刻度盤上108MHz的地方調到109MHz。通過小心地調整“振蕩器”即可完成該任務，微調電容位于主調諧電容上。現在應該對天線峰值調整片進行調整，得到頻率高端的最大信號。
　　要得到最佳性能將需要帶有模擬滑尺型調諧刻度盤的高質量接收機。數字調諧的接收機不能很好地完成該任務。
