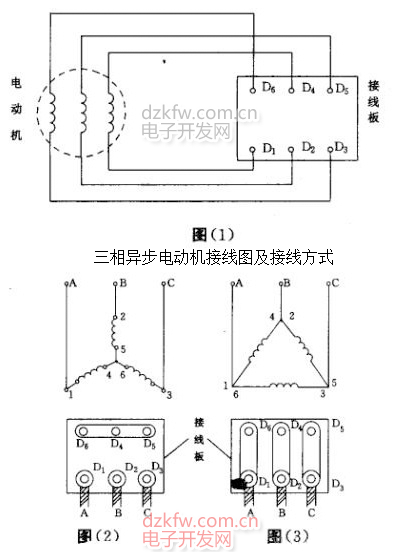

三相異步電動機的三相定子繞組每相繞組都有兩個引出線頭。一頭叫做首端 ，另一頭叫末端。規定第一相繞組首端用D1表示，末端用D4表示；第二相繞組首端用D2表示，末端用D5表示；第三相繞組首末端分別用D3和D6來表示。這六個引出線頭 引入接線盒的接線柱上，接線柱相應地標出D1～D6的標記，見圖(1)。
三相定子繞組的六根端頭可將三相定子繞組接成星形或三角形，星形接法是將三相繞組的末端并聯起來， 即將D4、D5、D6三個接線柱用銅片連結在一起，而將三相繞組首端分別接入三相交流 電源，即將D1、D2、D3分別接入A、B、C相電源，如圖(2)所示。
而三角形接法則是將第一相繞組的首端D1與第三相繞組的末端D6相連接，再接入一相電源；第二相繞組的 首端D2與第一相繞組的末端D4相連接，再接入第二相電源；第三相繞組的首端D3與第二相繞組的末端D5相連接，再接入第三相電源。即在接線板上將接線柱D1和D6、D2和D4、D3和D5分別用銅片連接起來，再分別接入三相電源，如圖(3)所示。
一臺電動機接線方式是接成星形還是接成三角形，應視廠家規定而進行，可以從電動機銘牌上查到。三相定子繞組的首末端是生產廠家事先設定好的，絕不可任意顛倒，但可將三相繞組的首末端一起顛倒，例如將三相繞組的末端D4、D5、D6倒過來作為首端，而將D1、D2、D3作為末端，但絕不可單獨將一相繞組的首末端顛倒，否則將產生接線錯誤。如果接線盒中發 生接線錯誤，或者繞組首末端弄錯，輕則電動機不能正常起動，長時間通電造成啟動電流過大，電動機發熱嚴重，影響壽命，重則燒毀電動機繞組，或造成電源短路。
