三相籠型異步電動機的控制線路大都由繼電器、接觸器和按鈕等有觸點的電器組成。其基本的控制線路有：全壓啟動控制線路、正反轉控制線路、多地點控制線路、順序控制線路和自動循環控制線路。

1、全壓啟動控制線路

三相異步電動機起動方法有兩種：直接起動和減壓起動。直接起動控制用于小容量籠型電動機。減壓起動用于容量較大的電動機，且僅適用空載或輕載起動。全壓啟動控制有刀開關直接起動控制及接觸器直接起動控制兩種方式。

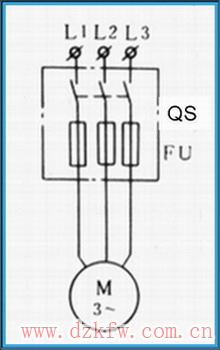

圖1 刀開關直接起動控制電路

采用刀開關直接起動控制，刀開關帶有短路保護的熔斷器，比如農村里用的粉碎機。水泵等小容量的電機。

采用接觸器直接啟動控制包括（1）點動；（2）連續控制；（3）既能點動又能長動控制。

（1）點動控制：按住按鈕時電動機轉動工作，手放開按鈕時，電動機即停止工作，常用于生產設備的調整。

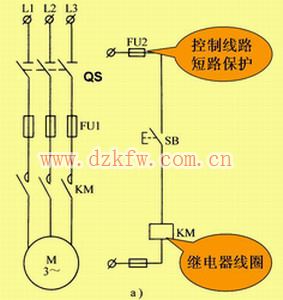

圖2 點動控制

控制線路工作過程：啟動時，合上刀開關QS，主線路引入三相電源。按下啟動按鈕SB，KM線圈得電，主觸點閉合，電動機接通電源開始轉動，松開SB，KM線圈失電，主觸點復位(開)電動機停止轉動。

（2）連續轉動控制

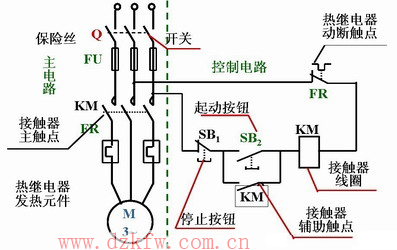

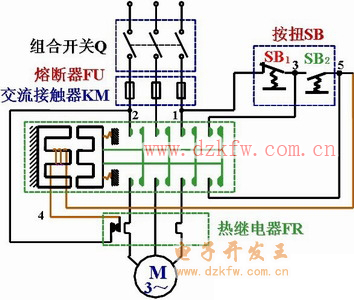

圖3 連續轉動控制原理圖

（3）既能長期工作又能點動的控制電路

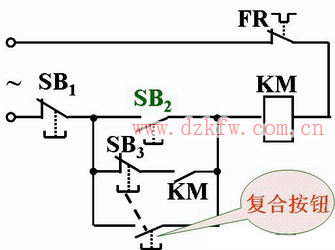

圖4 既能長期工作又能點動的控制電路

按下起動鈕，電動機運轉，松開起動按鈕，電動機停轉。

點動按鈕SB3的作用：
(1) 使接觸器線圈KM通電；
(2) 使線圈KM不能自鎖。

點動時，按下SB3，電機運轉。

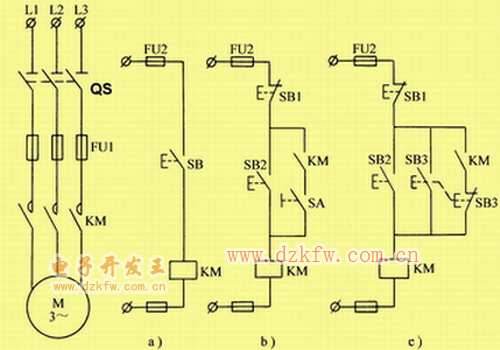

圖5 點動電路： a) 基本點動控制電路 b) 開關選擇運行狀態的電路 c)兩個按扭控制的電路

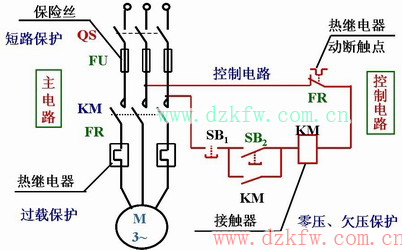

電動機的保護：

短路保護：當控制電路發生短路故障時，（www.tuo13886.net.cn版權所有）控制電路能迅速斷開電源，熔斷器FU1作為主電路的短路保護。熔斷器FU2作為控制電路的短路保護。

過載保護：熱繼電器FR作為電動機的過載保護。當電動機過載、堵轉或斷相等都會引起定子繞組的電流過大，熱繼電器會根據電流的熱效應，使熱繼電器FR動作。即FR的常閉觸點斷開，使KM線圈斷電，從而使KM主觸點斷開，切斷電動機的電源。
欠壓和失壓保護：依靠按鈕的復位功能和接觸器本身的電磁機構來完成。當電動機正在運行時，如果電源電壓因某種原因過分地降低或消失時，接觸器KM銜鐵釋放，電動機停止，同時KM自鎖觸點斷開。當電源電壓恢復正常時，接觸器KM線圈也不可能自行通電，即電動機不會自行啟動，要使電動機啟動，操作者必須再次按下啟動按鈕。

控制電路具有欠壓和失壓保護的好處：
（1）防止電壓嚴重下降是電動機低壓運行；
（2）避免電動機同時啟動造成電壓嚴重下降；
（3）防止電源電壓恢復正常時，電動機突然啟動造成設備和人身事故。

2、正、反轉控制線路

在三相籠型異步電動機的正反轉控制線路中，可采用兩只接觸器KM1、KM2換接電動機三相電源的相序，來改變電動機的旋轉方向。但兩個接觸器不能同時吸合，如果同時吸合將造成電源的短路事故，如下圖所示 。

圖6 電機正反轉

電機機正轉工作時，KM1通電吸合，電動機這時的相序是L1、L2、L3，即正向運行。

電機機反轉工作時，KM2通電吸合，KM2主觸頭閉合換接了電動機三相的電源相序，這時電動機的相序是L3、L2、L1，即反向運行。

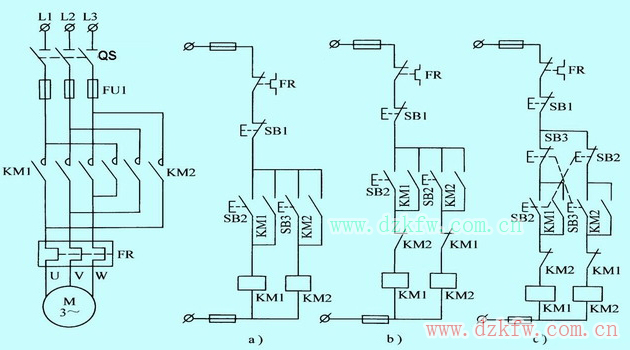

圖7 三相籠型異步電動機正反轉控制電路
a)無互鎖電路 b)具有電氣互鎖電路 c)具有雙重互鎖電路

3、其它基本控制線路

其它基本控制電路包括：多地控制電路、順序控制電路、循環控制電路。

（1）多地點控制線路：把一個起動按鈕和一個停止按鈕組成一組，并把兩組起動、停止按鈕分別放置兩地，即能實現兩地點控制。（一般原則：起動按鈕（常開）并聯，停止按鈕（常閉）串聯）

圖8 多地點控制線路

（2）順序控制線路：

電動機順序控制的接線方法：要求接觸器KM1動作后接觸器KM2才能動作，故將接觸器KM1的常開觸頭串接于接觸器KM2的線圈電路中。

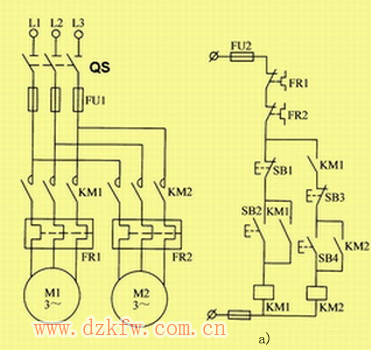

圖9 兩臺電動機順序起動控制線路圖

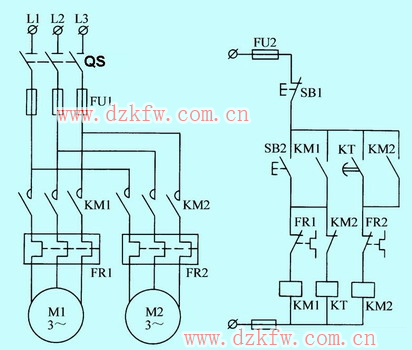

圖10 時間繼電器控制的順序起動電路

 控制線路工作過程：設電路要求M1啟動50秒后，M2啟動。

按啟動按鈕SB2，KM1線圈得電并自鎖，KM1主觸點閉合，電動機M1接通電源開始轉動，同時KT線圈得電。時間繼電器開始定時，定時50秒到，時間繼電器延時閉合常開觸點KT閉合，接觸器KM2線圈得電并自鎖，KM2主觸點閉合，電動機M2接通電源開始轉動。同時KM2常閉觸點斷開，切斷KT線圈的電源。

（3）自動循環控制線路

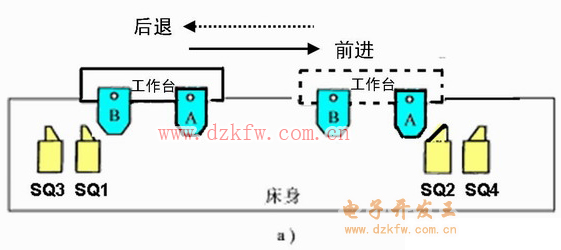

圖11 機床工作臺自動往復運動示意圖

圖12 行程開關

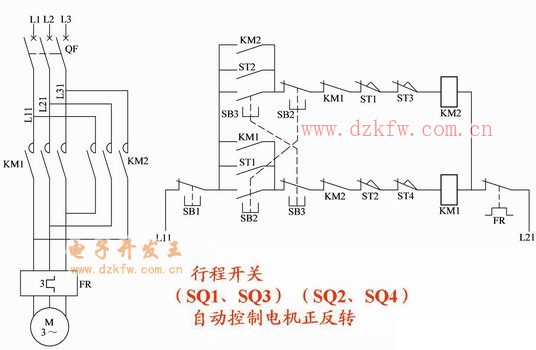

正反轉自動循環控制電路工作過程：

按下正向起動按鈕SB2，接觸器KM1得電動作并自鎖，電動機正轉使工作臺前進。運行到SQ2位置，撞塊壓下SQ2，SQ2常閉觸點使KM1斷電，SQ2的常開觸點使KM2得電動作并自鎖，電動機反轉使工作臺后退。工作臺運動左端點撞塊壓下SQ1時，KM2斷電，KM1又得電動作，電動機又正轉使工作臺前進，這樣一直循環。

SB1為停止按鈕。SB2與SB3為不同方向的復合起動按鈕，改變工作臺方向時，不按停止按鈕可直接操作。

限位開關SQ3、SQ4限位保護作用：SQ3與SQ4安裝在極限位置，由于某種故障，工作臺到達SQ1（或SQ2）位置，未能切斷KM1（或KM2），工作臺將繼續移動到極限位置，壓下SQ3（或SQ4），此時最終把控制回路斷開，使電動機停止，避免工作臺由于越出允許位置所導致的事故。

行程控制：用行程開關按照機械運動部件的位置或位置的變化所進行的控制，稱作按行程原則的自動控制。
