一、電壓比較器是對輸入信號進行鑒幅與比較的電路，是組成非正弦波發生電路的基本單元電路。電壓比較器可以用作模擬電路和數字電路的接口，還可以用作波形產生和變換電路等。由于比較器的輸出只有低電平和高電平兩種狀態，因此其中的集成運放常常工作在非線性區，從電路結構上看，電壓比較電路的集成運放不是處于開環狀態，就是處于正反饋狀態。電壓比較器的輸出電壓和輸入電壓的函數關系一般用電壓傳輸特性曲線來描述，其中輸入電壓是模擬信號，而輸出電壓是數字信號。

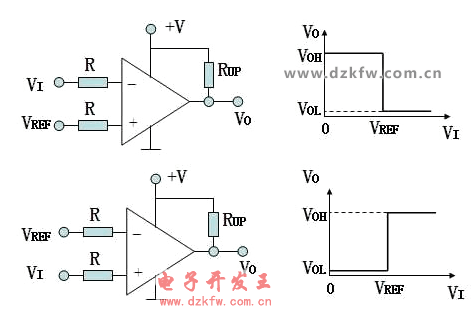

電壓比較器的工作原理：當同相輸入端的電壓高于反相輸入端的電壓時，電壓比較器輸出為高電平；當同相輸入端的電壓低于反相輸入端的電壓時，電壓比較器輸出為低電平。

二、電壓比較器的分類：單限比較器、滯回比較器、窗口比較器、三態電壓比較器。

按照具體功能可分為：通用型、高速型、低功耗型、低電壓型、高精度型。

按照輸出方式可分為：普通輸出型、集電極(漏極)開路輸出型、互補輸出型。

三、分析電壓傳輸特性的三要素：

(1)、通過研究集成運放輸出端所接的限幅電路來確定電壓比較器的輸出低電平Uol和輸出高電平Uoh；

(2)、寫出集成運放同相輸入端、反向輸入端電位Up和Un的表達式，令Up=Un，解得輸入電壓Ui就是閾值電壓Ut；

(3)、輸出電壓Uo在Ui過Ut時的躍變方向決定于Ui作用于集成運放的哪個輸入端。當Ui從反相輸入端輸入時，Ui<Ut,Uo=Uoh；Ui>Ut,Uo=Uol。當Ui從同相輸入端輸入時，Ui<Ut,Uo=Uol；Ui>Ut,Uo=Uoh。

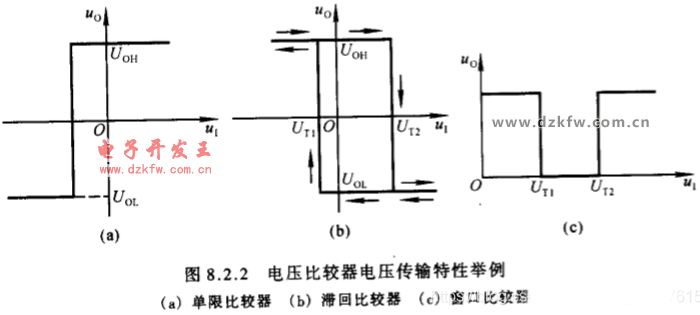

四、三種電壓比較器的對比：

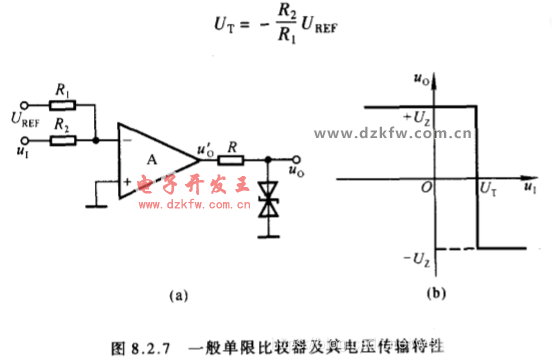

(1)、單限比較器：?jiǎn)蜗薇容^器很靈敏，但是抗干擾能力差。

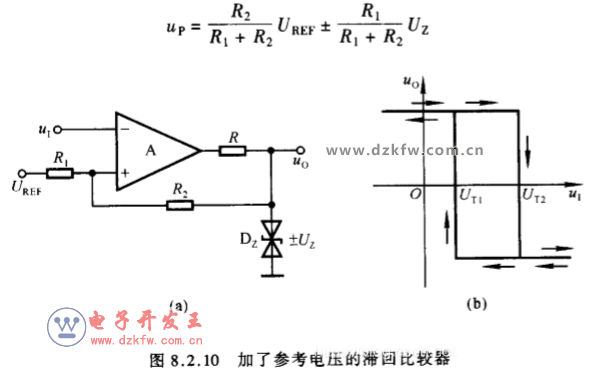

(2)、滯回比較器：滯回比較器具有滯回特性(具有慣性)，因此也具有一定的抗干擾能力。滯回比較器引入了正反饋。

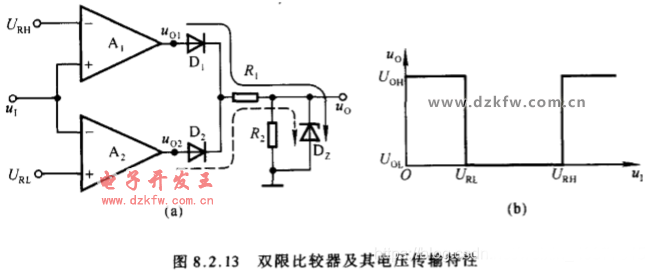

(3)、窗口比較器：


五、電壓比較器和運算放大器的異同：

(1)、電壓比較器的運放工作在非線性區，處于開環狀態或正反饋狀態；而運算放大器一般工作在負反饋狀態。

(2)、電壓比較器的輸出是開關量(數字信號)；而運算放大器的輸出是模擬信號。

(3)、電壓比較器的翻轉速度快，一般為ns級別；而運算放大器的翻轉速度較慢，一般為us級別。

(4)、運算放大器具有較高的增益，而且特性與比較器類似，因此可以作為低性能的電壓比較器來使用；但是在實際的應用中，還是推薦使用專用的電壓比較器。
