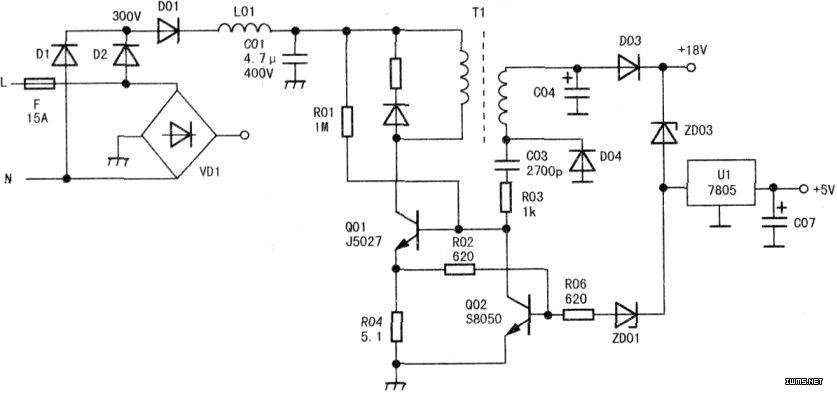

電磁爐低壓開關電源電路如圖所示。220V交流電經D1、D2與主電路整流橋VD1內左半橋整流后變?yōu)橹绷鳎�再�?jīng)C01濾波，得到300V直流電壓加至開關管Q01（J5027）集電極，該電壓還經啟動電阻R01（1MΩ）加至Q01基極，使之導通。開關變壓器T1副邊感應出上負下正的電壓。經正反饋電路C03（2700pF）、R03（1kΩ）加到開關管基極，使開關管飽和導通。隨著c03充電電流減小，開關管退出飽和，進入截止?fàn)顟B(tài)，T1副邊感應出上正下負電壓（將磁場能轉變?yōu)殡娔埽�，�?jīng)D04整流、c04濾波，得到+18V電壓，此電壓除供給驅動電路外，還要為U1（7805）供電。若將其直接接到U1（1）腳，會使U1功耗過大。為此+18V經D03降壓，得到8V電壓供給U1。Q02（S8050）兼具穩壓和調制管作用。

　　此電路故障多為低壓開關電源停振。無+18V、+5v輸出，使電磁爐無顯示，不能開機。開關管基極電壓是判斷故障的關鍵點。電路振蕩時，開關管Q01基極電壓為0.12v（因振蕩后反饋繞組產生的交流電壓加至開關管基極所致）；停振時，Q01基極電壓為0.57V，工作在放大狀態，此時開關管很熱。另外，電路工作時，開關管發射極，即R04上電壓為0.6V，而停振時電壓為0V。

　　對于開關電源不振蕩，可以更換正反饋回路中的電容C03或并聯一只電容增大反饋量，來測試電路狀態。此外，振蕩電路及+18V、+5V輸出電路中元件損壞，也會使開關電路停振。
