很多人不知道斷火限位器怎么接線，看不懂說明書接線圖，搞懂原理了其實很簡單。

今天重點講解一下斷火限位器。

限位器是電動葫蘆上的安全保護裝置，裝在起升機座上，與限位導桿連動，以達到上升、下降雙向限位的目的。斷火限位器直接斷開的是電機主線電源。和我們前面學的行程開關有所區別。

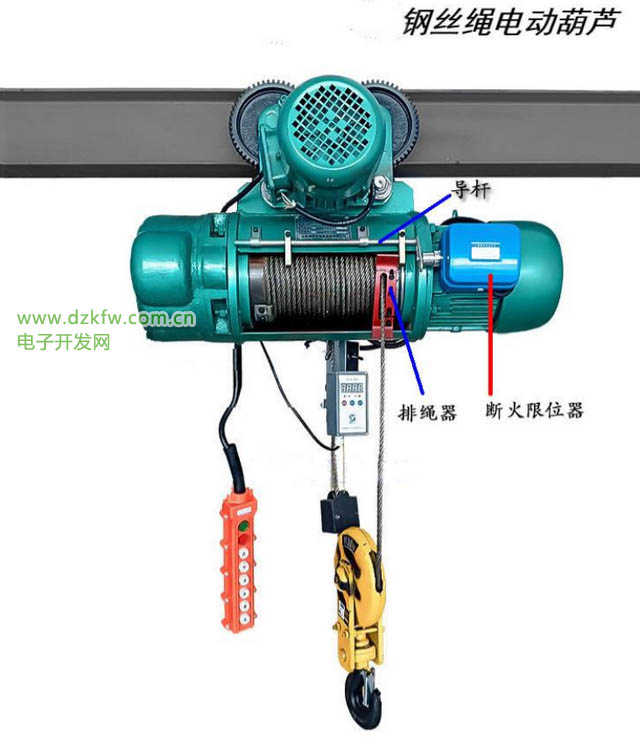

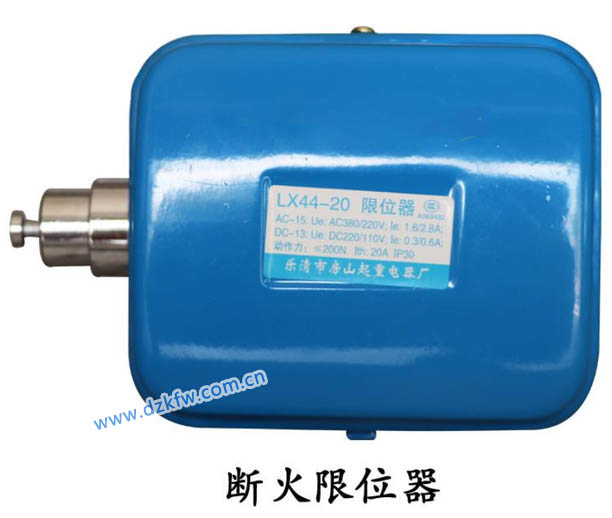

一、認識斷火限位器/外觀

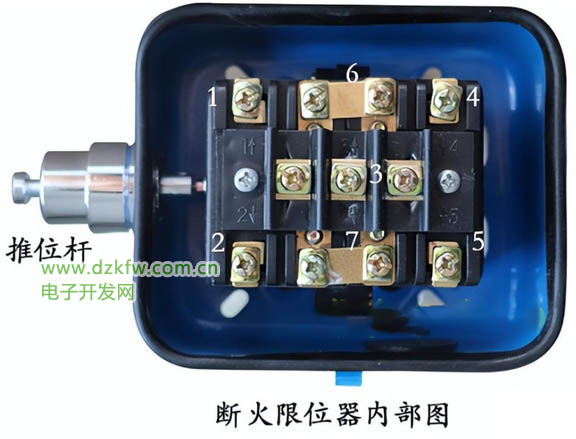

二、內部結構

如下圖，可往里推也可往外拉，外力消失自動復位

三、工作原理

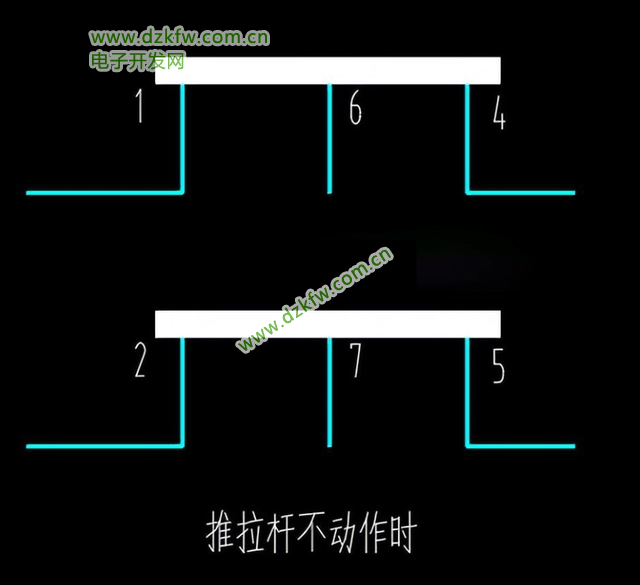

接線端子標號如上圖，（不同廠家端子編號可能不一樣，但原理一樣）中間一排3是獨立的，不與任何通；當推拉桿不動作時上排164連通 下排275連通如下圖

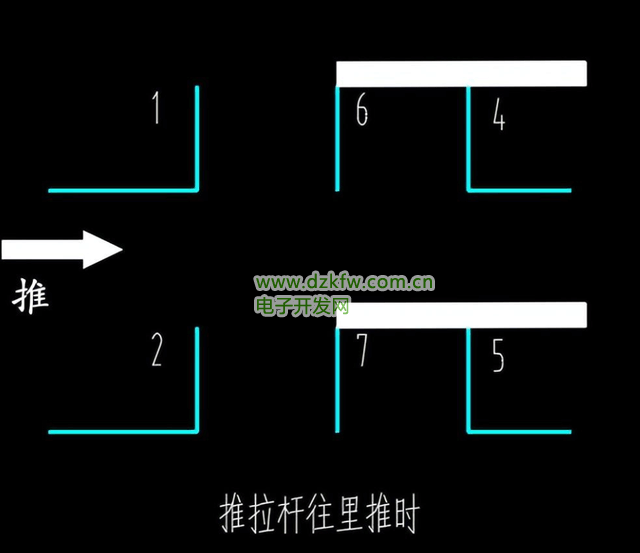

當推拉桿往里推時:上排16斷開，64連通。下排27斷開，75連通如下圖

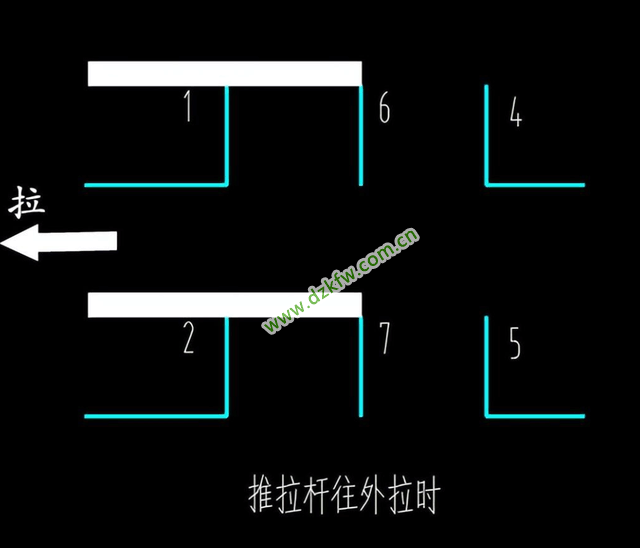

當推拉桿往外拉時：上排64斷開，16連通。下排75斷開，27連通如下圖

這是原理示意圖，這樣看起是不是很簡單？就像一個滑塊一樣，推過去又拉過來，以連通不同端子。但限位器里面不是滑塊哈，這樣畫是方便理解動作原理。

四、控制電路圖

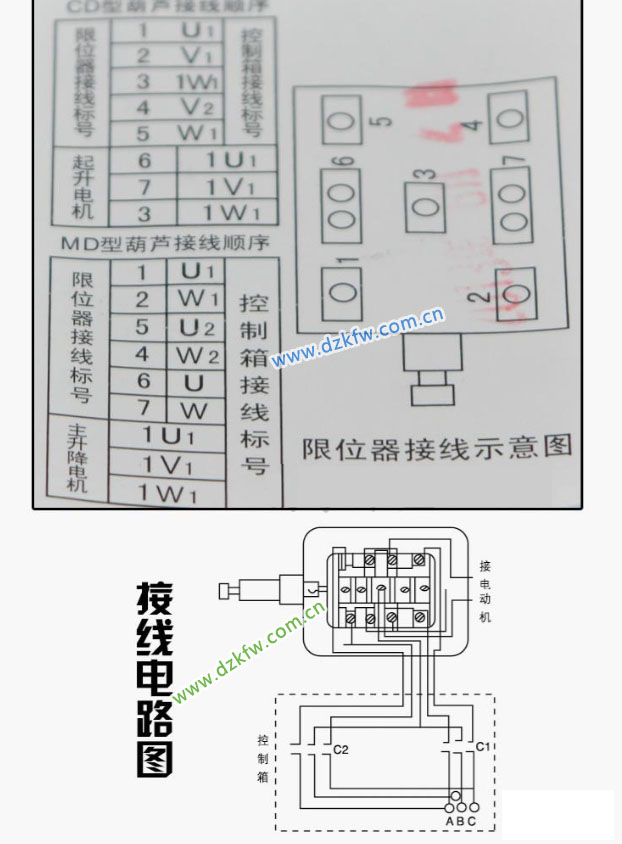

1、看看說明書上接線圖

是不是有點暈？

2、不要急，我們從電路圖分析入手，它就是一個正反轉電路，如下；

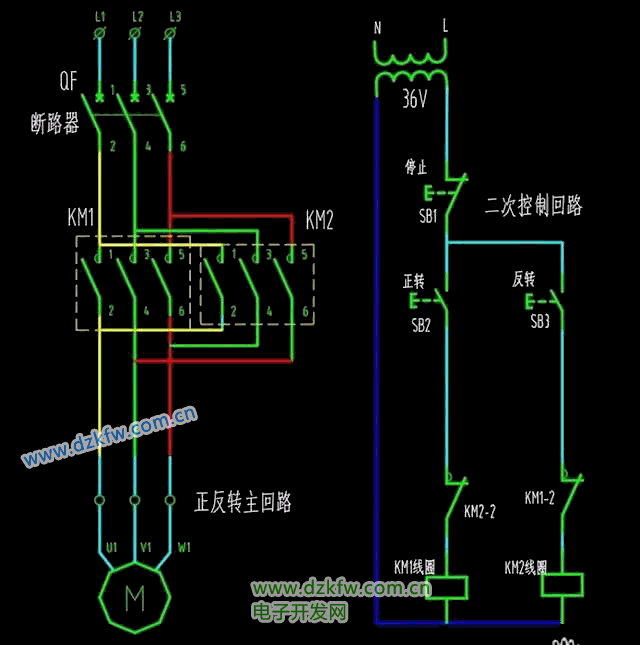

3、我們用不上熱繼電器，上升和下降都是點動，控制電源采用的是36V去除不需要的部分，如下圖；

是不是看起來簡單多了？

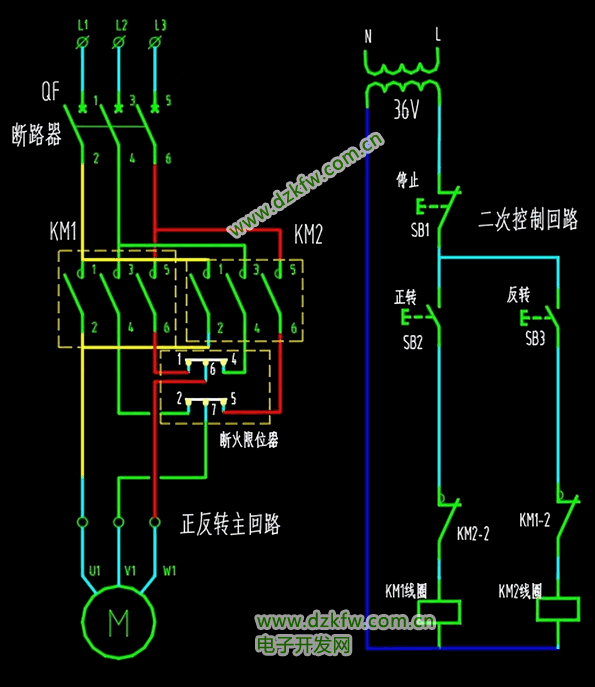

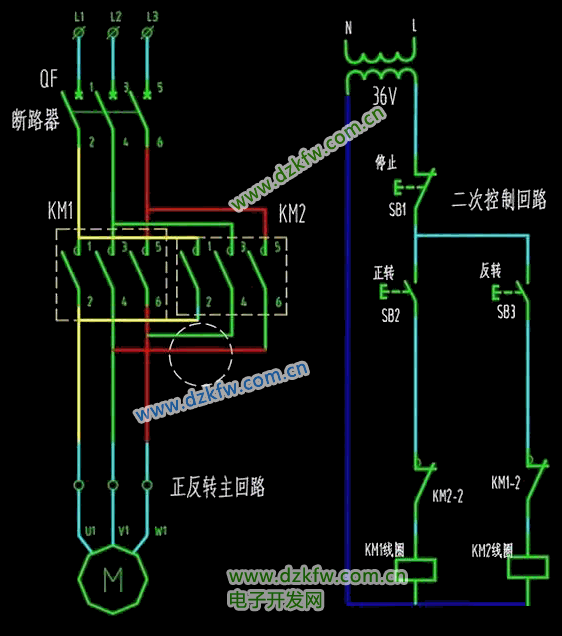

4、我們現在要做的就是把斷火限位器接到主電路中。接在下圖畫圈的地方；

把畫圈的地方斷開，分別接1,4和 2，5,電機進線接6,7

連接是不是很簡單？

5、工作原理：

按下SB2,、KM1啟動電機正轉上升，到達頂點時導桿推動斷火限位器推拉桿，1，6斷開，2，7斷開，強制停機。

按下SB3，KM2啟動反轉下降，到最低點時導桿拉動斷火限位器推拉桿4，6斷開，5，7斷開，強制停機。

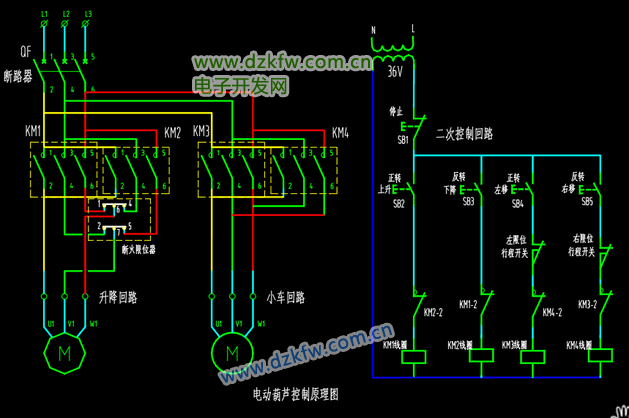

6.再加上左右平移小車原理圖就是一個完整的電動葫蘆控制原理圖；

左右平移和我們前面學過的水閘上下控制原理是一樣的。
