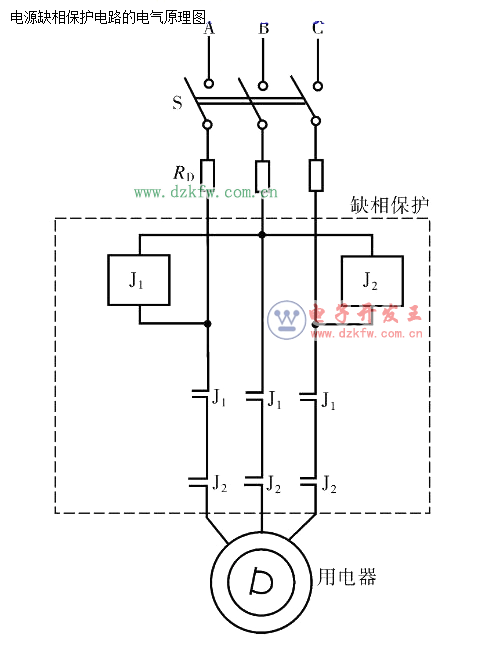

三相電動機在運轉中如長時間缺相運行，電動機就會因繞組電流過大發熱而被燒毀。如果是在啟動時缺相，電動機就會嗡嗡作響而轉不起米，甚至發熱而被燒毀。如使用三相電源的柜式空調機，缺相也有燒壞壓縮機的可能，會造成較大的經濟損失。本文介紹的電路可以克服這一缺點，如圖所示。

　　電路構成：用兩個型號相同的繼電器（主觸頭應能滿足電動機的最大電流量，線圈電壓為380V）作缺相保護，效果良好。其接線方法如圖所示。將兩個繼電器的主觸頭串聯在電動機供電回路中。當三相都有電時繼電器J1、J2同時得電吸合，并閉合其主觸頭，使電路安全接通，如在運行時A相或B相突然斷電，繼電器J1將失電跳開，若B相或C相突然斷電，繼電器J2將失電跳開，切斷電源。故A、B、c三相之中缺少了任一相，電動機的電源都會被切斷，從而起到了保護作用。
　　元器件選擇：該電路元器件無特殊要求，按圖標選用即可。
