由于保護電路的啟動有兩種：一種是在開機后的瞬間，大多在開機后電視機工作數秒鐘后進入保護狀態，對這種保護啟動檢修時，需要抓住開機后保護前的瞬間，測量相關測試點的電壓，由于測試點電壓往往瞬間即逝，萬用表的指針反應又滯后，表針剛稍有擺動就回到O，給測量和判斷造成困難。
　　
　　另一種是無規律保護，往往需要對可能引起保護的檢測支路，接好萬用表，在故障出現的瞬間進行動態測試，此方法需要一直觀察萬用表的指針和讀數，絲毫不敢怠慢，并且每次只能測量一個檢測支路的電壓，費時費力，效率低下。為此維修人員設計了保護電路檢測小儀器，可同時自動檢測4個檢測支路的電壓，不必人工一直觀察萬用表的指針和讀數，用小儀器代替人工對各個保護檢測電路進行監測，省時省力，測試準確，是保護電路檢測的好幫手。
　　

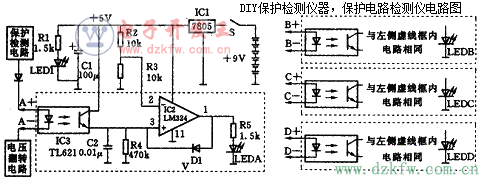

　　自制的保護檢測儀器電路圖見圖下。保護電路檢測儀電路圖工作原理：


　　
　　+9V電源經電源開關S和ICl(7805)穩壓后輸出+5V，作為整個測試儀的工作電壓。LED1為電源指示燈。
　　
　　IC2(LM324)是一個運算放大器，反相輸入端②腳接R2、R3構成的上、下偏置電路，該端電壓約2.5V：同相輸入端③腳外接“光耦”IC3(TL621)的光敏三極管集電極、發射極和R4構成的上、下偏置電路。
　　
　　檢測時，將“光耦”IC3(TL621)的發光二極管兩端A+和A-串聯到保護的保護檢測電路與電壓翻轉電路之問，A+接高電位，A-接低電位。檢測電路未檢測到故障時，檢測支路無電流流過，“光耦”IC3(TL621)的發光二極管不發光，IC3內的光敏三極管處于截止?fàn)顟B(tài)，故IC2的③腳電壓為0V，①腳輸出低電平，發光二極管LEDA不亮：當檢測電路檢測到故障時，IC3初端A+、A-有電流通過時，發光二極管發光，光敏三極管導通，呈低阻狀態。當IC2的③腳電平高于②腳時，放大器翻轉，①腳輸出高電平：一路點亮LEDA;另一路經VD1反饋到IC2的③腳，比較器進入自鎖狀態，LEDA保持長亮，告知該保護檢測電路引起保護。C2起到抗干擾作用。
　　
　　R4的取值決定了放大器的靈敏度，依圖標取值，只要在A+、A-端加上的電壓不小于1V、電流不小于60UA，就能觸發放大器輸出狀態翻轉。
　　
　　IC2選用LM324，內含四個運算放大器，可組成A、B、C、D四組相同的測試電路，可同時對4個檢測支路的電壓進行監測，保護時，哪個指示燈點亮，則是哪個檢測支路引起的保護。IC3選用線性“光耦”即可(如TLP621)。+9V電源選用疊層電池，全部電路板裝在塑料盒內，開關和發光LED露出盒外，便于操作觀察和攜帶。A+、A-，B+、B-，C+、c-，D+、D-等端口，可用軟線引出。
