識讀電氣原理圖是一名合格電工的基本功，今天本人就同大家聊一下該如何識讀電氣原理圖。

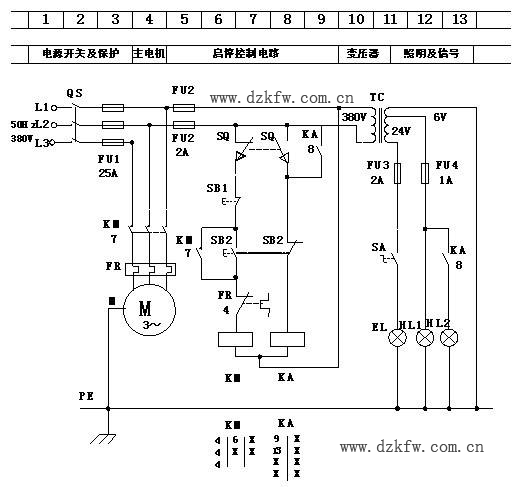

    根據電工基礎理論知識，面對一張電氣原理圖時首先分出主回路（又稱一次回路）和輔助回路（又稱二次回路或控制回路）。然后先看主回路，再看輔助回路。閱看主回路可按照以下4步進行：
    1、先看線路及設備的供電電源，在實際當中生產設備多采用380v，50HZ的三相交流電源，此時應看清電源引自何處；
    2、識別主回路中用了幾臺電動機，并了解各臺電動機的功能；
    3、分析各臺電動機的動作狀況，著重注意它們的啟動方式，是否有可逆、調速、制動等控制要求，并分析各臺電動機之間是否存在制約關系；
    4、了解主回路中所用的控制電器及保護裝置，例如短路保護所用的螺旋保險、過載保護的熱繼電器等。


    分析輔助回路時，要首先弄清輔助回路的電源電壓。例如，在電力拖動系統中，電動機臺數較少，控制回路不復雜，為了減少電源種類，控制回路多直接采用380v交流電壓；對于拖動多臺電動機，且控制回路較為繁雜，并且所控線圈總數達5個或以上時，控制電壓則多選用交流110v、220v等檔級，而其中又以110v最為常用，此時線路需加裝控制變壓器獲得與之對應的電壓等級。然后了解控制回路中常用的繼電器、接觸器、行程開關、按鈕、指示燈等的用途及動作原理。最后結合主回路有關元器件對控制回路的要求，分析出控制回路的動作過程。
    總而言之，控制回路均按其動作順序畫在兩條水平（或垂直）線之間，閱讀時可以從上到下（或從左到右）逐步分析。對于復雜的線路，可將其分成幾個功能區（例如啟動、制動、換向等）。在分析控制回路時，要緊扣主回路動作與輔助回路的聯動關系進行，孤立地分析輔助回路是不可取的。
