日光燈亮度調節如用一般調壓電路降低加在燈管兩端的電壓，則燈絲電壓同時降低，燈絲溫度也降低，導致電子發射不夠，使燈管無法點燃。所以日光燈的亮度調節應能滿足在不降低燈絲溫度的前提下降低管子的電流。

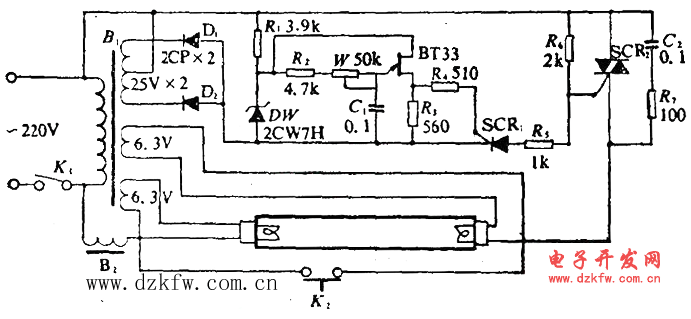

如圖所示日光燈的亮度調節電路，B2是原日光燈鎮流器，它不需要重新繞制。電位器W調節單結晶體管BT33的振蕩頻率，從而改變雙向可控硅的導通角，實現交流調壓。雙向可控硅SCR2采用耐壓在400V以上，電流為2A的管子。用作觸發SCR2的小可控硅SCR1只要耐壓20V，電流為幾十毫安的管子就可以了。如不用SCR1，在BT33的b1極接一個脈沖變壓器也行。電源變壓器B1的鐵芯截面積為19x19mm，初級用Φ0.15mm漆包線繞2860圈。6.3V的繞組用Φ0.59mm膝包線繞83圈，25V的繞組用Φ0.1mm的漆包線繞660圖。

該電路能使40W的日光燈在10～40W范圍內調光。
