現在是ＩＣ的全盛時代！
        我們身邊有各種各樣的電器，例如電視、ＶＴＲ、ＣＤ組合式收錄機、計算機等，打開這些電器的機殼就會發現內部幾乎全是ＩＣ，已經很難找到晶體管或ＦＥＴ等分立的放大器件了。在計算機的主機板上，甚至連電阻都很難見到。
        電子電路的這種ＩＣ化方向當然是工程技術人員所向往的，因?yàn)樗�能夠在有限的空間內很方便地滿足使用者所要求的解決各種難題的功能，而且更廉價。
        當然，目前的現狀也不是完全不再使用晶體管、ＦＥＴ等分立的半導體器件。在一些最先進的大功率／大電流電路、低噪聲放大電路、高頻電路等電子電路中除ＩＣ外仍然還使用著多種分立器件。
        可以說目前的電子電路中，ＩＣ通常應用于一般電路中，而分立的晶體管和ＦＥＴ應用于追求高性能的最先進的電路中。
        也不完全拘泥于這種區分。在我們身邊當然還有考慮到晶體管和ＦＥＴ的特點，通過與ＩＣ的組合而應用的實例，這樣往往能夠組成更有趣的電路，性能相同而更廉價的電路。下面首先分析使用ＩＣ、晶體管、ＦＥＴ的電路的優缺點，然后分別討論使用的問題。

１．１．１使用ＩＣ的優缺點
　　
１．電子電路中使用ＩＣ的優點
（１）可以減少部件數目。ＩＣ是將一個電路原封不動地封裝在一個管殼中。因此，使用ＩＣ可以減少構成電路的部件數目。將電路集成化并封裝起來，使得電路整體變小了。
（２）縮短了設計時間。將具有嚴格的常數設定的電路ＩＣ化，能夠縮短設計時間。如果所有電路都集成化，那么“電路設計”就變成了選擇ＩＣ的工作。
（３）降低了成本。通過將標準的電路集成化批量生產，能夠降低ＩＣ自身的價格，從而使電路整體的成本下降。

２．使用ＩＣ的缺點
（１）只能在一定程度上滿足其性能要求。為了使通常的ＩＣ具有更廣泛的應用，需要將一定程度上標準化的電路集成化。因此，使用ＩＣ時，在性能上必然會有一定的妥協。所以說，使用ＩＣ的電路并不能得到非常完美的性能。
（２）不能夠變更內部電路。這是顯而易見的事情。已經制成的電路以及管腳配置是不能夠變更的。但是在數字ＩＣ領域，使用者在一定程度上具有變更內部電路管或腳配置的自由，例如ＰＬＤ（Ｐｒｏｒａｍｍａｂｌｅ Ｌｏgｉｃ Ｄｅｖｉｃｅ，可編程邏輯器件）。在將來，模擬ＩＣ中也會具有這種功能。

１．１．２使用晶體管和ＦＥＴ的優缺點

１．電子電路中使用晶體管和ＦＥＴ的優點
（１）能夠?qū)崿F(xiàn)高性能。ＩＣ內部的半導體器件由于受制造條件的制約，其性能往往低于分立器件。因此設計者使用分立器件能夠制作出比ＩＣ性能更優良的電路。
（２）什么樣的電路都能夠制作。晶體管和ＦＥＴ是放大單元、開關單元的最小單位，所以具有制作任何電路的可能性。

２．使用晶體管和ＦＥＴ的缺點
（１）增加了部件數目。如果一個電路使用２～３個ＩＣ就能夠制成，那么使用分立器件時需要的部件數目將會增加到２０～３０個。
（２）設計周期長。由于必須選擇和確定電路所需要的所有元器件及其數值，所以花費的時間長。
（３）成本高。不能說所有情況下的成本都高，但是大多數情況下，由于使用的分立器件多，整體上成本（也考慮到制造成本）提高了。

１．１．３靈活使用ＩＣ以及晶體管、ＦＥＴ

        圖１．１分別示出了ＩＣ的ＯＰ放大器和用分立半導體器件構成的ＯＰ放大器。ＩＣ是一個小的電路塊，而用分立半導體器件組成的同樣功能的電路則成為有一定規模的電路。所以，對于性能沒有很高要求的電路來說應該使用ＩＣ。但是，當通用的ＯＰ放大器不能實現電路性能要求時怎么辦？
        首先應該考慮使用比通用器件性能更高的ＯＰ放大器。但是高性能ＯＰ放大器的價格高，而且往往難以獲得。
        因此應該考慮采用通用ＩＣ與晶體管、ＦＥＴ等分立半導體器件組合使用的方法，這種方法的成本不是很高，卻能夠?qū)崿F(xiàn)電路的高性能。這樣做可以充分發揮ＩＣ和分立器件各自的優點。
        圖１．２就是將ＯＰ放大器與分立半導體器件組合使用的例子。
        圖１．２（ａ）的電路是在ＯＰ放大器的輸出端追加了射極跟隨器，增大輸出電流。與ＩＣ相比，雙極型晶管能夠處理大電流，所以當要求改善ＩＣ的輸出特性時經常使用它。

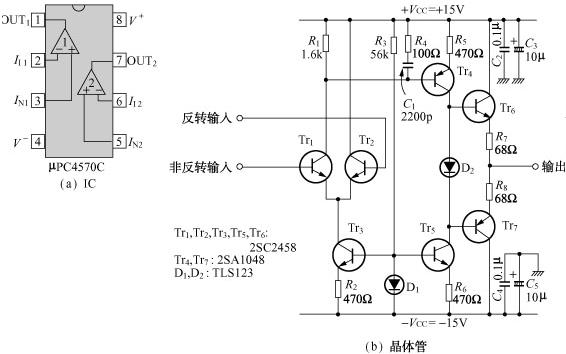

圖１．１　兩種方法構成的ＯＰ放大器

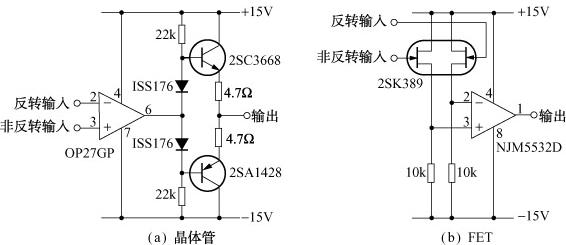

圖１．２　利用ＩＣ與ＦＥＴ、晶體管組合的方法提高性能的示意圖

        圖１．２（ｂ）是在ＯＰ放大器ＩＣ的輸入端插入源極跟隨器，輸入電流非常小的電路（也有用ＦＥＴ輸入的ＯＰ放大器ＩＣ，使用分立的ＦＥＴ器件，對改善噪聲特性特別有利）。由于ＦＥＴ器件本身的輸入阻抗高，所以當希望改善ＩＣ的輸入特性時經常采用這種電路。

１．１．４靈活使用技術

        不僅是上面所說的純粹的模擬電路，在數字電路以及開關電路中也采用類似的方法。
        圖１．３是用數字電路ＩＣ的輸出驅動負載的開關電路中使用晶體管、ＦＥＴ的例子。也有這種開關電路的專用ＩＣ，不過使用晶體管或ＦＥＴ有時更加合理。

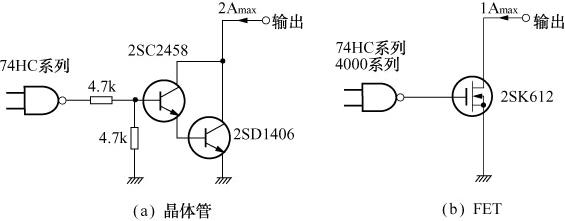

圖１．３　在開關電路中的應用例

        巧妙地將ＩＣ與晶體管、ＦＥＴ靈活組合使用是非常有趣的工作。ＩＣ的靈活使用并不困難，對于晶體管和ＦＥＴ分立器件來說，它的熟練使用需要一定的支持（也就是技術）。
        熟練掌握晶體管和ＦＥＴ的技術并不是那樣困難。電路設計方面只要抓住“怎樣工作”這樣的概念，剩下的就是進行簡單的四則運算。
