電氣控制電路和電氣設備的安裝、設計調試與維修都要有相應的電氣圖作為依據或參考。電氣圖是根據國家制訂的圖形符號和文字符號標準，按照規定的畫法繪制出的圖紙。它是電氣工程技術的語言，凡從事維修的電工，必須掌握識讀電氣圖。
一、電工識圖的基礎知識
1 、電氣圖的分類
電氣原理圖（維修中用得較多）、電氣安裝接線圖（維修中用得較多）、電氣系統圖、方框圖、展開接線圖、電器元件平面布置圖、系統圖。
1.電氣原理圖

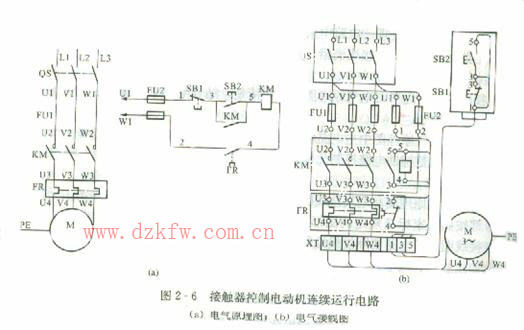

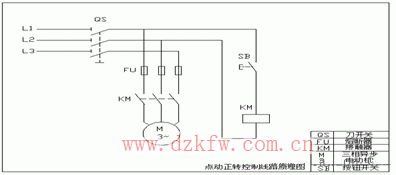

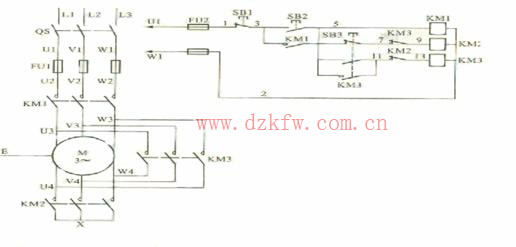

是用電氣符號、按工作順序排畫的，詳細表示了電路中電氣元件、設備、線路的組成以及電路的工件原理和連接關系，而不考慮電氣元件、設備的實際位置和尺寸的一種簡圖。


2.電氣安裝接線圖

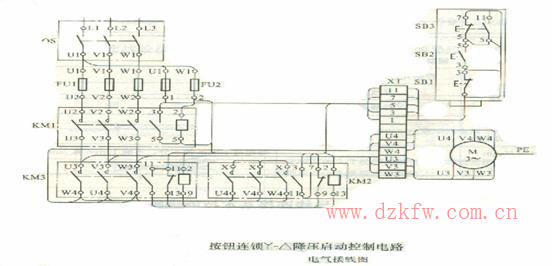

它是根據電氣原理圖和位置圖編制而成的，主要用于電氣設備及電氣線路的安裝接線、檢查、維修和故障處理。又可分為單元接線圖、互連接線圖、端子接線圖。
2、電氣圖中區域的劃分

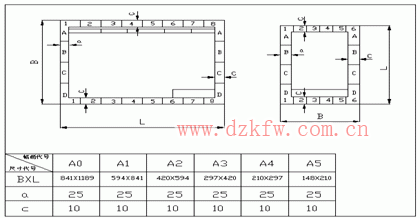

標準的電氣圖（電氣原理圖）對圖紙的大�。▓D幅）、圖框尺寸和圖區編號均有一定的要求。圖框線上、下方橫向有阿拉伯?dāng)?shù)字1，2，3等，圖框線，左、右縱向標有大寫字母A、B、C等，這些是圖區編號，是為了便于檢索圖中的電氣線路或元件，方便閱讀、理解全線路的工作原理而設置的，俗稱“功能格”。
3、電氣圖中符號位置索引
為了便于查找電氣圖中某一元件的位置，通常采用符號索引是由圖區編號中代表（橫向）的字母和代表列（縱向）的數字組合，必須時還須注明所在圖號、頁次。
4、電氣符號
在電氣圖早的電氣符號是國家統一規定的，它包括圖形符號、文字符號和回路符號。
圖形符號：基本符號 、? 一般符號 、? 明細符號。
基本符號：基本文字符號（單、雙字母符號）、輔助文字符號
明細符號
技術數據的表示方法
5、電氣圖識圖的一般方法
（1）查閱文字說明----包含系統功能、電氣原理、元器件，明細等技術說明資料。
（2）系統模塊分解---一般對原理圖、邏輯圖、流程圖等按功能模塊分解。而對接線圖往往安裝制作的位置模塊分解。化大為小的分析方法 。
（3）導線和元器件的識別----分清圖中的動力線、電源線、信號控制線、負載等導線的線型、規格和走向，識別元器件及部件設備的型號、規格參數及在圖中的作用。
（4）整理識圖的結果----整理出必要的文字說明，指出電氣圖的功能特點、工作原理、主要元器件和設備、安裝要求、注意事項等。

二、電氣原理圖識圖步驟和方法
1、電氣原理圖繪制一般原則
1.按電氣符號標準---按國家標準規定的電氣符號繪制。
2.文字符號標準---按國家標準GB7159-1987規定的文字符號標明。
3. 按順序排列---按照先后工作順序縱向排列，或者水平排列。
4.用展開法繪制---電路中的主電路，用粗實線畫在圖紙的左邊、上部或下部。
6. 表明動作原理與控制關系---必須表達清楚控制與被控制的關系。
7. 電氣原理圖中的主電路和輔助電路（主電路、輔助電路）。
2、電氣原理圖識圖的步驟
1.識主電路的具體步驟
1、1查看主電路的選用電器類型。
1、2查看電器是用什么樣的控制元件控制，是用幾個控制元件控制。
1、3查看主電路中除用電器以外的其他元器件，以及這些元件所起的作用。
1、4查看電源。電源的種類和電壓等級。
2.查看輔助電路的具體步驟
2、1查看輔助電路的電源（交流電源、直流電源）。
2、2弄清輔助電路的每個控制元件的作用。
2、3研究輔助電路中各控制元件的作用之間的制約關系。
三、電氣接線圖識圖的步驟和方法
1、電氣接線圖繪制的基本原則
（1）按照國家規定的電氣圖形符號繪制，而不考慮真實結構。
（2）電路中各元件位置及內部結構處理。
（3）每條線都有明確的標號，每根線的兩端必須標同一個線號。
（4）凡是標有同線號的導線可以并接于一起。
（5）進線端為元器件的上端接線柱，而出線端為元件的下端接線柱。
2、電氣接線圖中電氣設備、裝置和控制元件位置安裝常識
（1）出入端子處理----安排在配電盤下方或左側。
（2）控制開關位置----一般都是安排在配電盤下方位置（左上方或右下方）。
（3）熔斷器處理----安排在配電盤的上方位置。
（4）開關處理----安裝在容易操作的面板上，而不是安裝在配電盤上。
（5）指示燈處理----安裝在容易觀察的面板上。
（6）交直流元件區分處理----采用直流控制的元器件與采用交流控制的元器件分開安裝。
3、電氣接線圖的識圖步驟和方法
（1）分析清楚電氣原理圖中主電路和輔助電路所含有的元器件，弄清楚每個元器件的動作原理。
（2）弄清楚電氣原理圖和電氣接線圖中元器件的對應關系。
（3）弄清楚電氣接線圖中接線導線的根數和所用導線的具體規格。
（4）根據電氣接線圖中的線號研究主電路的線路走向。
（5）根據線號研究輔助電路的走向。
四、電氣圖識圖實訓項目
