各類開關接線圖與實物圖 Various types of switch wiring diagram and physical map

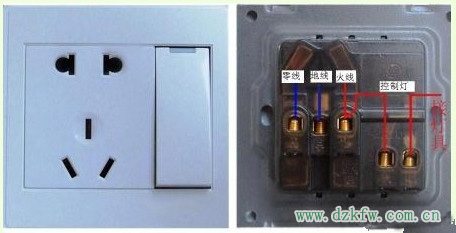

1.開關插座，5孔插座接線圖

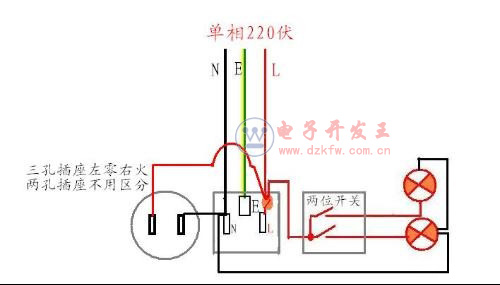

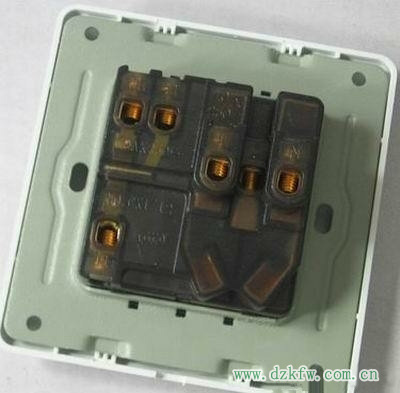

2.開5孔插座接線分為兩種

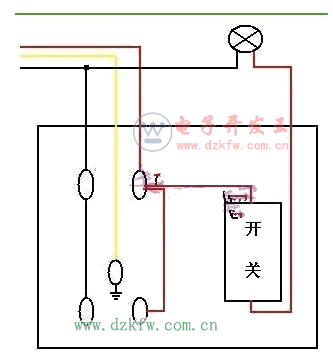

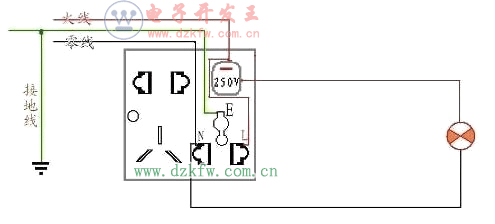

3.開關不控制插座，而是接照明

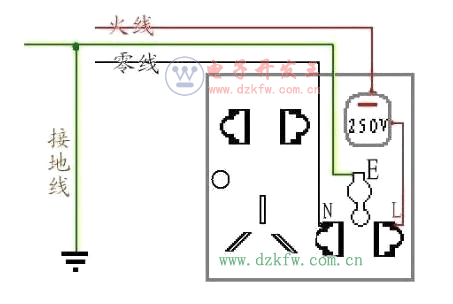

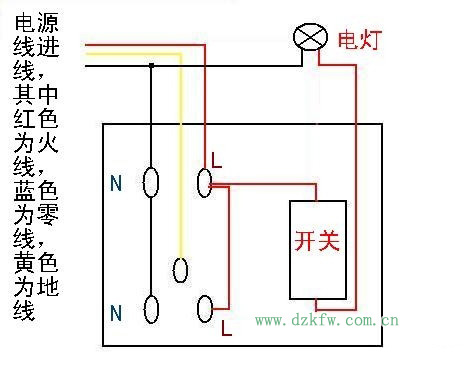

4.開關不接照明，而是控制插座

       電源火線接開關進線和插座火（L）線（也就是說開關進線和插座火線進線并聯接電源火線），開關出線接照明，再接插座零線（N），電源零、地線接插座零（N）、地（E）線。L代表相線“火線”，N代表零線！插座上那樣接就行了！至于你的開關上，因該是L，L1，L2 那樣的3個表示，那是雙聯開關，主要用于2個開關同時控制一個燈用的！接開關的時候你把相線“火線”接到L點上，用電器線“開關到用電器的線”或許你用開關控制插座呢，呵呵 哪個線隨便你接L1，L2任何一個位置都行，只不過接在不一樣的2個點上（L1，L2），那樣開關的方向就剛好相反！

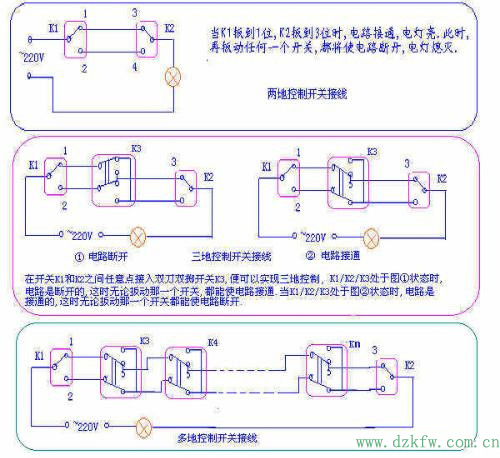

5.三聯開關接線圖

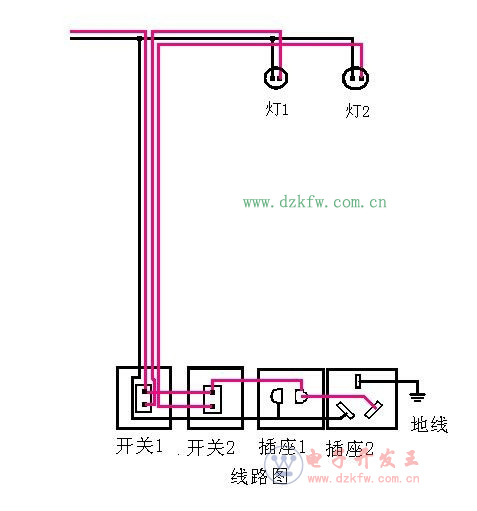

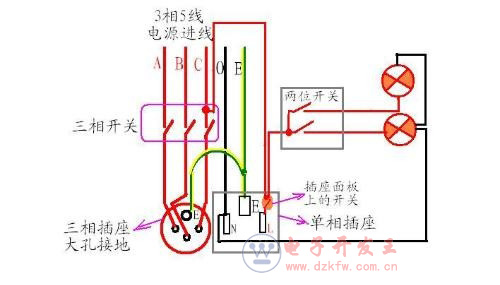

兩個開關一個兩相插座一個三相插座，應該怎么接線？

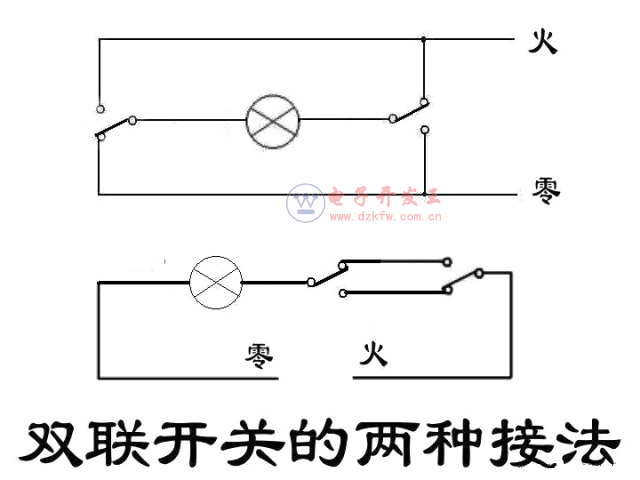

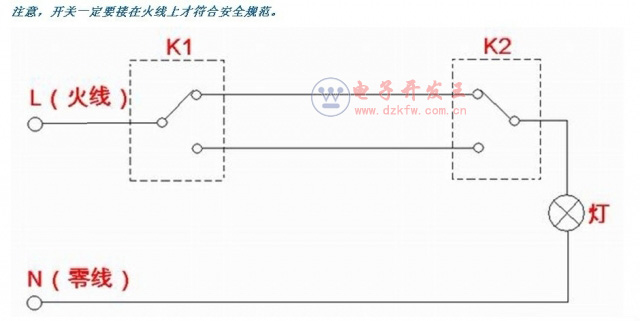

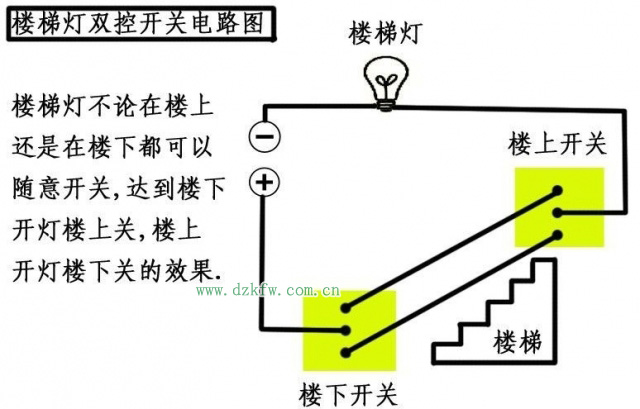

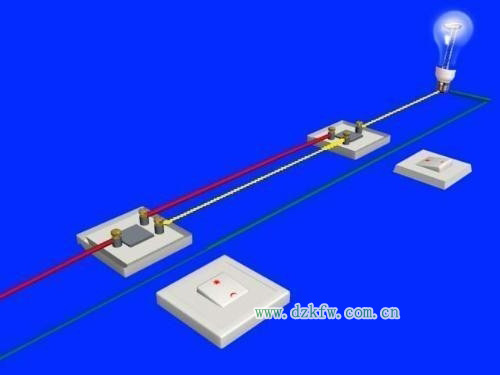

6.雙聯開關接線圖

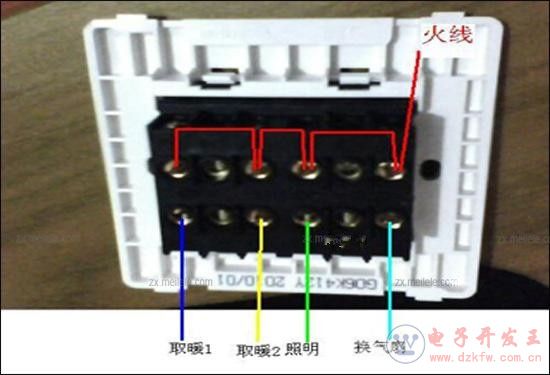

浴霸開關接線圖

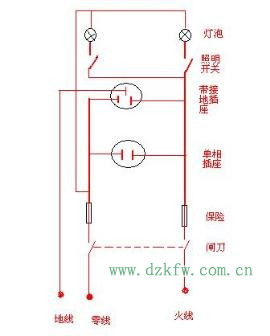

7.三相插座的3個腳有一個是接地的,就接L N 上面有標志的,剩下的一個是接地腳.

      進線接0（火線），出線接1（火線），＼這線應是紅色的。零線是藍色的。地線（黃綠線）。插座左邊孔零線，右邊火線。兩個開關的0用線連接好。插座一樣用線左對左，右對右連接好。然后左邊藍線，右邊紅線。
