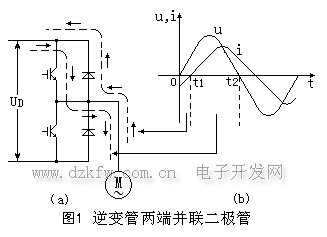

會員注冊 逆變電路的每個逆變管兩端，都要反向并聯一個二極管，如圖1（a)所示。其作用描述如下：異步電動機的定子電路是感性電路，其電流的變化滯后于電壓，如圖1(b)所示。圖中：
0～t1時間段，電流i與電壓u的方向相反，是繞組的自感電動勢克服電源電壓在作功（磁場作功）。這時的電流將通過反并聯二極管流向直流回路。
t1～t2時間段：電流i與電壓u的方向相同，是電源電壓克服繞組的自感電動勢在作功（電源作功）。這時的電流是通過逆變管流向電動機的。
如果沒有反向并聯的二極管，則因?yàn)槟孀児苤荒軉畏较驅�，繞組的磁場無法與電源（變頻器中的直流電路）交換能量，電路的工作將發生畸變。
