變頻器內部結構圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2019-08-18

1.主控電路

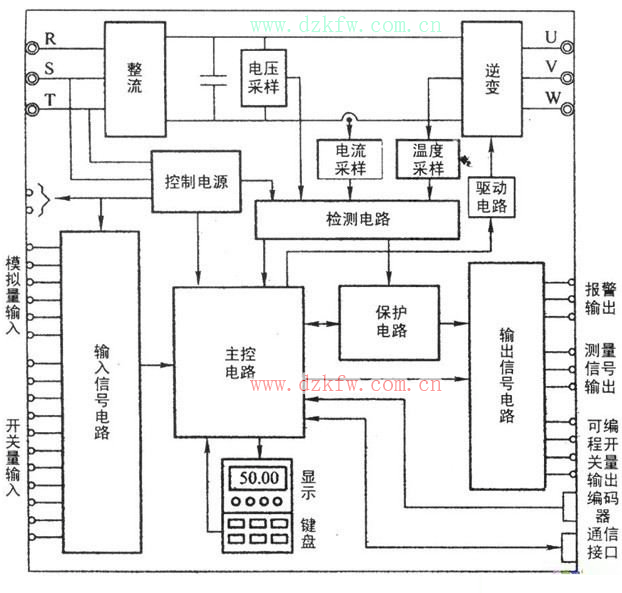

變頻器內部結構圖

  主要功能如下:

 (1)接受各種信號

  1)在功能預置階段,接受對各功能的預置信號:

  2)接受從鍵盤或外接輸入端子輸入的給定信號;

  3)接受從外接輸入端子或通信接口輸入的控制信號;

  4)接受從檢測電路輸入的檢測信號;

  5)接受從保護電路輸入的保護執行信號等。

  (2)進行基本運算

  最主要的運算包括:

  1)進行矢量控制運算或其他必要的運算;

  2)實時地計算出SPWM波形各切換點的時刻。

  (3)輸出計算結果

  1)輸出至逆變管模塊的驅動電路,使逆變管按給定信號及預置要求輸入SPWM電壓波。

  2)輸出給顯示器,顯示當前的各種狀態。

  3)輸出給外接輸出控制端子。

  4)向保護電路發出保護指令,以進行保護。

  2.檢測電路

  接受電壓、電流以及模塊溫度等采樣信號,并轉換成主控電路所能接受的信號;

  3.保護電路

  接受主控電路輸入的保護指令,并實施保護。同時也直接從檢測電路輸入檢測信號,以便對某些緊急情況實施保護。
