正弦脈寬調制后的相電壓波形如圖所示。逆變橋在工作時，每個橋臂的兩個逆變管都按照相電壓的規律不斷地交替導通著。在交替導通時，為了防止在原來導通的晶體管尚未完全截止的情況下，另一個晶體管開始導通，形成短路的情形，兩管在交替導通的過程中，必須留有死區δt，即原來導通的晶體管截止后，有一個等待時間，等完全截止后再讓另一個晶體管導通。

    顯然，死區δt是不工作的時間，死區大了，必將減小變頻器的輸出電壓。

    載波頻率越大，則每個周期內交替導通的次數越多，總的死區(∑δt)越大，變頻器的輸出電壓就越小，如圖所示。

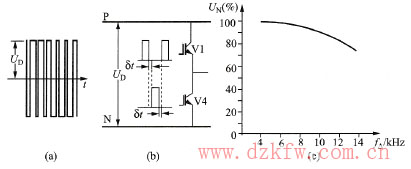

 圖  載波頻率對輸出電壓的影響

(a)相電壓波形；(b)死區；(c)輸出電壓與載頻
