變頻器頻率給定的3種方式

作者:佚名    文章來源:本站原創    點擊數:1536    更新時間:2019-01-30
給定頻率是指給變頻器設定運行的頻率,給定頻率可以由操作面板給定,也可以由外部方式給定,其中外部方式又分為電壓給定和電流給定。

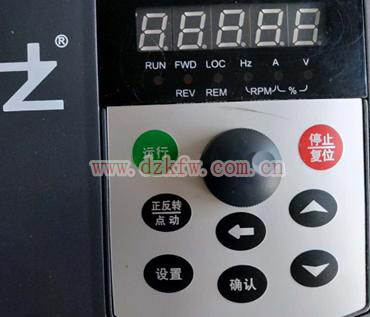

一、操作面板給定頻率
操作面板給定頻率是指操作變頻器面板上有關按鍵來設置給定頻率,具體操作過程如下


a.用“設置”鍵切換到頻率設置模式。
b.用“▲ ”和“▼”鍵設置給定頻率值
c.用“確認”鍵存儲給定頻率。
二、電壓給定頻率
電壓給定頻率是指給變頻器有關端子輸入電壓來設置給定頻率,輸入電壓越高,設置的給定頻率越高,電壓給定可分為電位器給定、直接電壓給定和輔助給定。

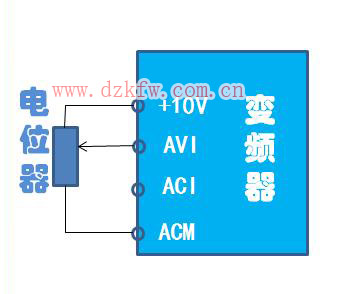

1、電位器給定方式
給變頻器+10V、AVI、ACM端子按下圖示方法接一個1/2W,1kQ的電位器,通電后變頻器AVI腳會輸出10V電壓,調節電位器會使AVI腳電壓0~10V范圍內變化,給定頻率就在0~50Hz之間變化。

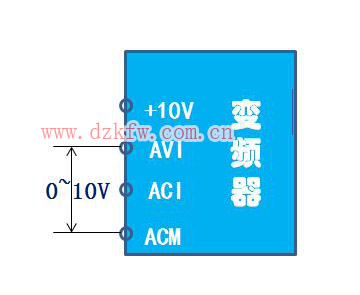

2、直接電壓給定方式
該方式是在AVI、ACM端子之間直接輸入0~10v電壓,給定頻率就在0~50Hz之間變化。

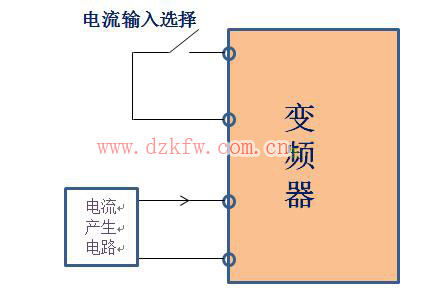

三、電流給定頻率
電流給定頻率是指給變頻器有關端子輸入電流來設置給定頻率,輸入電流越大,設置的給定頻率越高。電流給定頻率方式如下圖所示。要選擇電流給定率方式,需要將電流選擇端子AU與SD端接通,然后給変頻器端子4輸入4~20mA的電流,給定頻率就在0~50H之間變化。
