聯軸器的作用是什么
聯軸器的作用是用來聯接不同機構中的兩根軸(主動軸和從動軸)使之共同旋轉并傳遞扭矩,部分聯軸器還有緩沖、減振和提高軸系動態性能的作用。

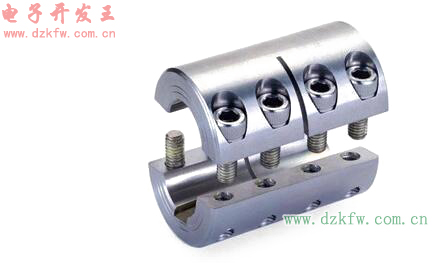

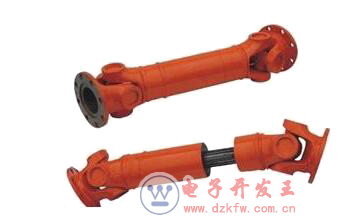

聯軸器由兩半部分組成,分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接,是機械產品軸系傳動最常用的連接部件。常用聯軸器有膜片聯軸器,齒式聯軸器,梅花聯軸器,滑塊聯軸器,鼓形齒式聯軸器,萬向聯軸器,安全聯軸器,彈性聯軸器及蛇形彈簧聯軸器。
聯軸器怎么安裝
1、將半片聯軸器裝于軸上
①按聯軸器尺寸大小,測量出軸和孔的實際(組成)要素,并按規定畫出裝入終端位置線。
②錘擊打入法用于尺寸較小且有間隙的配合。先在配合而上抹上潤滑油,將鍵安于鍵槽內,使半片聯軸器對正裝入軸,邊推邊用錘打擊(宜在中部墊板打擊),直至裝入終端位置為止。
③壓力機裝配用于有過盈的配合,當過盈較大時,用溫差法或用溫差法配合壓力機裝配。溫差法裝配是將孔(半片聯軸器)加熱脹伸后,再裝在軸上。加熱方法可用潤滑油在加熱箱內加熱,或用蒸汽加熱法、電加熱法加熱等,也可用冷卻軸使直徑變小,再裝配上聯軸器。冷裝用的冷卻劑有液氮(冷卻溫度可達-190~195℃)、液氨(冷卻溫度可達-120℃)、干冰加酒精和丙酮(冷卻溫度達-75℃)。
2、聯軸器找正連接
聯軸器裝上軸頸后,兩半聯軸器用調整墊鐵的方法初步找正,使兩軸中心大致對正,并使兩半聯軸器端面初步平行,然后穿上螺栓,準備同軸度調整。
注意事項:

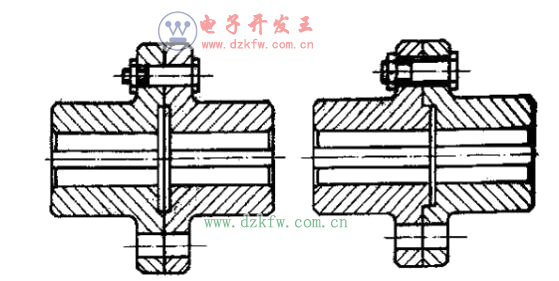

①半聯軸器與軸裝配時,要符合設備技術文件或施工驗收規范的規定,并保持一定的端面間隙,但剛性凸緣式聯軸器端面不允許存在間隙。
②裝配時,可根據聯軸器的尺寸,在軸頸上作出裝入深度標記,以避免裝入過量。
③開始裝入時,要先保持聯軸器端面與軸的軸線垂直,再開始錘擊或壓入,以防止產生偏心。
④用油加熱熱裝時,油與火要絕對隔離,防止起火,加熱地點應無易燃物品。
聯軸器的安全使用及注意事項
①聯軸器不允許有超過規定的軸心線歪斜和徑向位移,以免影響其傳動性能。
②凌斯聯軸器的螺栓不得有松動,缺損。
③齒輪聯軸器和十字滑塊聯軸器要定期潤滑,一般2~3個月加潤滑脂一次,以免輪齒劇烈磨損,造成嚴重后果。
④齒輪聯軸器齒寬接觸長度不得小于70%;其軸向竄動量不得大于5mm.
⑤聯軸器不允許有裂紋存在,如有裂紋則需更換(可用小錘敲擊,根據聲音判斷)。
⑥凌斯聯軸器的鍵應配合緊密,不得松動。
⑦齒輪聯軸器的齒厚磨損,對起升機構超過原齒厚的15%時,對運行機構超過25%時應報廢,有斷齒時也應報廢。
⑧柱銷聯軸器的彈性圈,齒輪聯軸器的密封圈,如有損壞老化,要注意及時更換。
聯軸器的日常檢查及維護
一、檢查:
1、檢查聯軸器本體有無裂紋。
2、檢查聯軸器連接是否緊固牢靠。
3、檢查聯軸器的鍵連接是否松動、滾鍵。
4、檢查聯軸器轉動時是否有徑向圓跳動和端面跳動。
5、檢查聯軸器潤滑狀況是否良好。
6、檢查聯軸器齒輪完整狀況、磨損狀況及內外齒輪嚙合狀況。
二、保養:
1、對設備局部拆卸和檢查,清洗規定的部位,疏通管道、閥門;
2、更換或清洗填料,觀察密封部位是否漏水,調整設備各部位的配合間隙,緊固設備的各個部位;
3、對電機及水泵的螺栓進行加油和防銹處理;
4、檢查各壓力表、控制柜是否正常,如有損壞則進行維修或更換;
5、檢查控制柜運行情況,內部元器件是否正常。
